침탄 및 담금질 처리, ISO 5-6급 정밀도를 갖춘 직각 동력 전달 스파이럴 베벨 기어 세트
  • 침탄 및 담금질 처리, ISO 5-6급 정밀도를 갖춘 직각 동력 전달 스파이럴 베벨 기어 세트
침탄 및 담금질 처리, ISO 5-6급 정밀도를 갖춘 직각 동력 전달 스파이럴 베벨 기어 세트

침탄 및 담금질 처리, ISO 5-6급 정밀도를 갖춘 직각 동력 전달 스파이럴 베벨 기어 세트

원래 장소 장사, 중국
브랜드 이름 SJ, DH
인증 ISO 9001
제품 세부 사항
애플리케이션:
마이크로 감속기, 자동화 시스템 및 고성능 기계.
기어 유형:
나선형 베벨 기어 쌍
재료:
20CrMnTi, 17CrNiMo6, SCM420 또는 맞춤형 합금강
Hs 코드:
848340
열처리:
침탄 & 급랭
표면 경도:
HRC58–62
백래시:
≤ 6 arcmin
능률:
≥ 94%
정확도 등급:
ISO 5-6
강조하다:

산업용 환속기

,

저하 기구

,

베벨 기어

지불 및 배송 조건
최소 주문 수량
협상 가능
가격
협상 가능
포장 세부 사항
고객들의 요구에 따르면
배달 시간
(샘플 주문) 7일
지불 조건
T/T
공급 능력
협상 가능
제품 설명

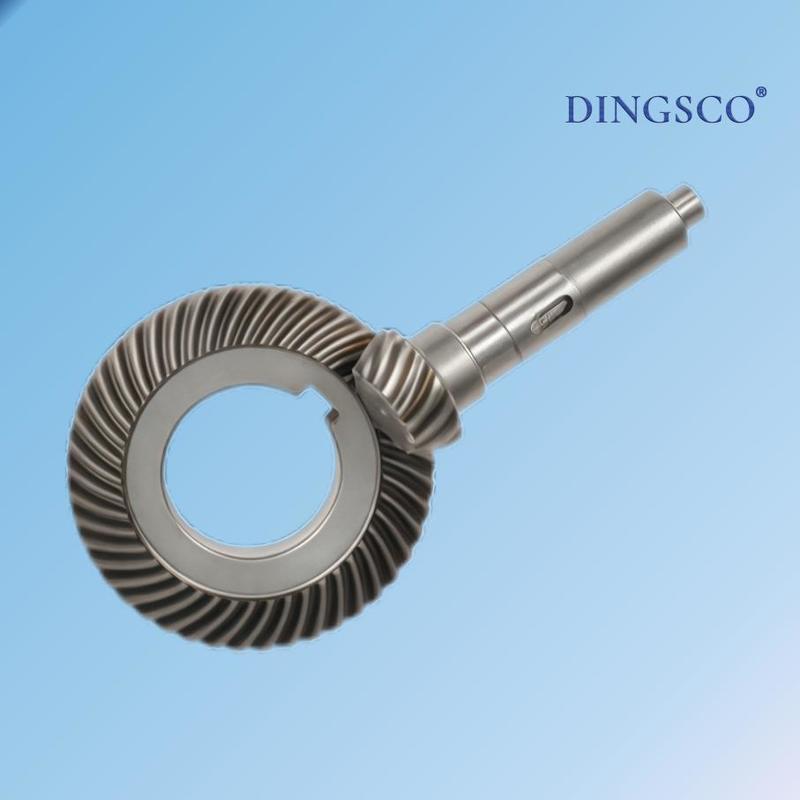

정밀 직각 전달용 스파이럴 베벨 기어 세트
그만큼나선형 베벨 기어 세트일반적으로 교차 샤프트 사이에서 동작과 동력을 전달하도록 설계된 고정밀 기계식 변속기 구성 요소입니다.90도 각도. 와 함께나선형 치아 기하학, 이 기어는 부드럽고 조용하며 효율적인 동력 전달을 제공합니다.마이크로 감속기, 자동화 시스템, 고성능 기계.
구조 및 작동원리
이 기어 쌍은 다음으로 구성됩니다.
  • 베벨 피니언(소형 기어)- 입력 샤프트에 연결되어 구동을 담당합니다.
  • 베벨기어(대형기어)- 출력 샤프트에 장착되어 직각으로 모션을 전달합니다.
나선형 베벨 디자인으로 인해점진적인 치아 맞물림, 직선 베벨 기어에 비해 소음과 진동을 최소화합니다. 열처리 후 치아를 정밀하게 연마하여뛰어난 접촉 정확도, 높은 부하 용량 및 긴 서비스 수명.
기술 사양
기어 유형 나선형 베벨 기어 쌍
전송 각도 90°(60°~120° 맞춤 설정 가능)
모듈 범위 m0.8 - m6
치아 표면 정확도 AGMA 10-12 / DIN 6
기어비 1:1 ~ 1:10
재료 20CrMnTi, 17CrNiMo6, SCM420 또는 맞춤형 합금강
열처리 침탄 및 담금질(표면경도 HRC58-62)
치아 연삭 저소음을 위한 정밀 접지
표면 마감 Ra ≤ 0.8μm
백래시 ≤ 6 arcmin (정밀형)
능률 ≥ 94%
매끄럽게 하기 합성 기어 오일 또는 그리스
응용환경 -20°C ~ +120°C
제조공정
  1. CNC 기어 커팅- 고급 Gleason 또는 Klingelnberg 기어 커팅 센터는 완벽한 나선형 형상을 보장합니다.
  2. 열처리- 코어 인성을 유지하면서 표면 경도를 높이기 위해 침탄 및 담금질 처리
  3. 기어 연삭- 고정밀 연삭으로 저소음, 백래시 최소화 실현
  4. 동적 밸런싱- 고속에서도 원활한 작동 보장
  5. 검사 및 테스트- 모든 기어는 런아웃, 톱니 접촉, 토크 검증을 거쳐 납품됩니다.
