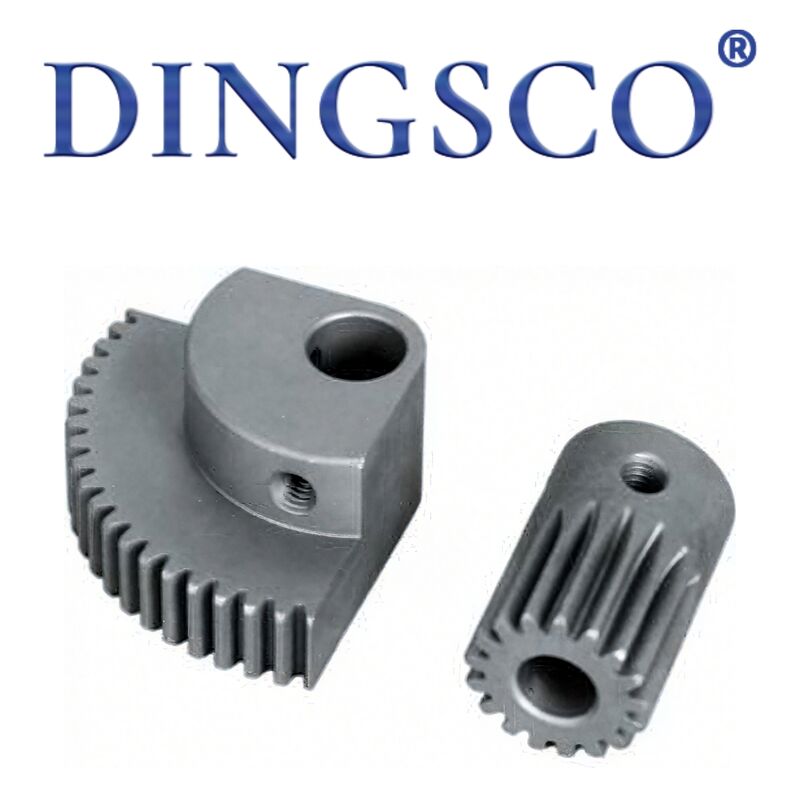

20CrMnTi 중국의 저소음 고온 재봉틀 기어
재봉틀 기어는핵심 정밀 변속기 부품다음을 포함한 모든 산업용 및 가정용 재봉틀에 사용됩니다.평기어, 헬리컬 기어, 베벨 기어, 편심 기어, 듀플렉스 기어, 피드 기어, 후크 기어등. 플랫 베드, 더블 바늘, 하이 헤드, 지그재그, 단추 구멍 뚫기, 태킹 및 기타 기계에 적합합니다. 만든45# 강철, 40Cr, 20CrMnTi, 42CrMo~와 함께담금질 및 뜨임 + 유도/침탄 경화, 그들은 특징고정밀, 저소음, 내마모성, 내충격성, 높은 토크 및 긴 서비스 수명. 그들은 힘을 전달하고 동작을 분산시킵니다.주축, 상하축, 훅, 톱니, 실채기, 노루발 올림, 사절, 직접 결정스티치 안정성, 동기화 정확도, 낮은 파손율 및 기계 내구성. 재봉틀의 '전송 심장'이자 핵심 마모 부품입니다.
제품특징
- 정확한 전송 및 동기화: ISO 6~7등급 정확도, 치면 Ra≤0.4μm,동기화 오류 ≤±0.1mm, 편평하고 잘못 정렬되지 않은 스티치.
- 높은 경도와 긴 수명: HRC 52-60 치면, 수명≥7000~15000시간, 가동 중지 시간을 줄입니다.
- 저소음 및 원활한 작동: 나선형/나선형 디자인 + 표면광택, 맞물림 간격 0.06~0.15mm, 소음65dB 이하.
- 높은 토크 및 충격 저항: 모듈 0.8~2.5mm, 두꺼워진 치근, 내구성30~180N·m토크, 두꺼운 재료에 치핑이 발생하지 않습니다.
- 폭넓은 적응성 및 호환성: 플랫/더블 바늘/하이 헤드/지그재그/단추 구멍 기계에 적합; Juki, Brother, Zoje, Hikari 등과 호환됩니다.
- 컴팩트한 구조 및 공간 절약: 얇은 허브, 짧은 톱니, 좁은 헤드 공간을 위한 소형 모듈 설계로 설치 간섭이 없습니다.
- 고온 및 내유성: 안정적인 열처리, 변형이 없음-5℃~+85℃, 재봉유 미스트 환경에 적응합니다.
- 다양한 소재와 경제성: 45# 강철(경제형), 40Cr(표준), 20CrMnTi(침탄강화), 다양한 예산에 적용 가능.
기술적인 매개변수 테이블
| 적용 가능한 기계 |
박음질 / 이중바늘 / 포스트베드 / 지그재그 / 단춧구멍 / 단추재봉 / 바태킹 / 커버스티치 |
| 기어 유형 |
스퍼, 헬리컬, 베벨, 편심, 이중, 피드 및 로터리 후크 기어 |
| 공통 모듈 |
0.8 / 1.0 / 1.25 / 1.5 / 2.0 / 2.5mm |
| 치아 수 |
12–60 (베벨 기어: 16–40; 로터리 후크 기어: 24–48) |
| 주요재료 |
45# 강철, 40Cr, 20CrMnTi, 42CrMo |
| 열처리 |
담금질 및 템퍼링(HRC 28–35) + 고주파/침탄 및 담금질(HRC 52–60) |
| 정격 속도 |
1,000~3,500rpm(산업 기계) |
| 재료 두께 |
0.1–12 mm (얇은 원단/데님/캔버스/가죽) |
| 근무온도 |
-5℃~+85℃ |
| 표면 처리 |
흑화, 인산염 처리, 방청유, DLC 코팅 |
주요 응용
- 산업용 평면 기계(단일 니들/전자)의 메인 샤프트, 하부 샤프트, 후크 및 피드용 기어 세트입니다.
- 이중 바늘 기계용 베벨 + 헬리컬 기어 세트(842/845/872/6B).
- 헤드가 높은 기계용 중부하용 변속기, 후크 드라이브 및 두꺼운 재료 공급 기어(8B/341/246).
- 지그재그 스티치 스윙 바늘과 편심 기어를 공급합니다.
- 버튼 홀링, 버튼 태킹, 바태킹 및 인터록 기계용 특수 변속기 기어입니다.
- 자동 사절, 역방향 재봉, 노루발 리프트 및 실 와이퍼용 구동 기어입니다.
- 의류, 데님, 러기지, 신발, 소파, 텐트, 가죽제품 등의 중간 두께 소재 봉제 장비.
- 오래된 재봉틀용 기어 교체(Juki, Brother, Zoje, Hikari, Jack 등).
제품 장점
- 정확한 전송 및 안정적인 스티치: 정확한 치아 프로필 + 엄격한 페어링, 최소 동기화 오류, 파손 감소 및 깔끔한 스티치.
- 내마모성 및 긴 수명: 고품질 합금강 + 심층 경화, 높은 경도, 내마모성 및 피로 저항, 낮은 유지 관리 비용.
- 고속 안정성 및 저소음: 부드러운 나선형 맞물림, 낮은 진동, 고속에서 흔들림 없음 및 더 조용한 작업장.
- 폭넓은 적응성 및 다용성: 모든 재봉틀 유형에 적합하고 호환성이 우수하며 교체가 쉽고 재고 압박이 낮습니다.
- 두꺼운 소재의 인성 및 칩핑 방지: 치근이 강화되어 파손 없이 무거운 하중과 충격을 견딜 수 있으며 가죽/두꺼운 소재에 이상적입니다.
- 컴팩트한 구조 및 쉬운 설치: 소형 모듈, 얇은 허브, 좁은 헤드 공간에 설치가 쉽고 간섭이 없습니다.
- 고온 및 내유성: 안정적인 열처리, 장기간 고온/기름 하에서 변형 없음, 우수한 정밀도 유지.
- 비용 효율적이고 유연한 선택: 다중 재료 등급, 경제적인 것부터 튼튼한 것까지 전체 범위를 포괄하며 다양한 예산 및 조건에 적응합니다.
생산 과정
- 원료 검사: 45#/40Cr/20CrMnTi/42CrMo의 구성, 경도, 결함, 균열 또는 불순물이 없는지 확인했습니다.
- 절단 및 단조/PM: 강철 절단 → 열간 단조(중형) 또는 분말 야금(정밀 소형 부품)으로 치근 강성을 높입니다.
- 예열 처리: 정규화/어닐링을 통해 단조 응력을 제거하고 가공성을 향상시킵니다.
- CNC 마감 선삭: OD, ID, 단면, 동심도 ≤0.02mm, 런아웃 ≤0.01mm의 정밀 선삭.
- 기어 호빙/밀링/성형: 특수 기계로 치아를 가공합니다. 베벨 기어는 나선형 커터를 사용하고, 후크 헬리컬 기어는 나선형 호브를 사용합니다.
- 모따기 및 디버링: 치아 끝 모따기 및 연마, 소음 및 긁힘 감소.
- 담금질 및 템퍼링: HRC 28-35로 전체 템퍼링하여 인성과 내충격성을 향상시킵니다.
- 치면 경화: 평기어의 유도 경화; 베벨/후크 기어용 침탄 경화, HRC 52-60.
- 정밀 연삭: ID, 저널, 치면 연삭, Ra≤0.4μm, ISO 6–7 정확도.
- 페어링 및 스크리닝: 이중 니들 베벨+헬리컬, 쌍으로 겹쳐진 후크 기어 세트, 위상 오류 ≤±3 arcmin.
- 표면 처리: 흑화/인산염 처리 + 방청유; 고급 DLC 나노 코팅 옵션, 낮은 마찰 및 높은 내마모성.
- 전체 검사 및 보관: 치수, 경도, 맞물림 정밀도, 동기화, 외관, 포장, 라벨링, 배송을 종합적으로 검사합니다.
왜 우리를 선택합니까?
- 7축 CNC 연삭: 고정밀 7축 CNC 연삭기를 채택하여 공차를 ±5μm까지 엄격하게 유지하여 기어가 조용하고 원활하게 작동하며 뛰어난 내구성을 보장합니다.
- 강력한 기술 전문성:당사의 핵심 R&D 팀에는 나선형 베벨 기어 기술을 전문으로 하는 박사 및 석사 전문가가 포함되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
- 엄격한 테스트 및 높은 정밀도: 모든 기어는 Gleason 계측 시스템으로 100% 검사를 거칩니다. 치형 및 방향 오류에 대한 엄격한 제어를 통해 DIN 6 등급 정확도를 달성하고 품질을 업계 최고의 수준으로 유지합니다.
- 높은 전송 효율:당사의 기어 설계는 최대 300:1의 단일 단계 감속비를 지원하며 실제 전송 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
- 뛰어난 내구성 및 경제성:당사의 기어는 수명 주기 비용을 40% 낮추고 고장률을 0.5% 미만으로 제공하여 장기간 안정적인 작동을 보장하고 유지 관리 비용을 절감합니다.
- 빠른 응답 및 짧은 리드타임:디지털화된 생산 프로세스를 통해 납품 주기를 영업일 기준 20일로 단축하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
- 전문적인 맞춤형 디자인 기능: 우리는 실제 작업 조건을 기반으로 고감속, 고속, 고하중, 저소음 및 특수 작은 톱니 프로파일이 필요한 응용 분야에 대한 완전 맞춤형 기어 솔루션을 제공합니다.
