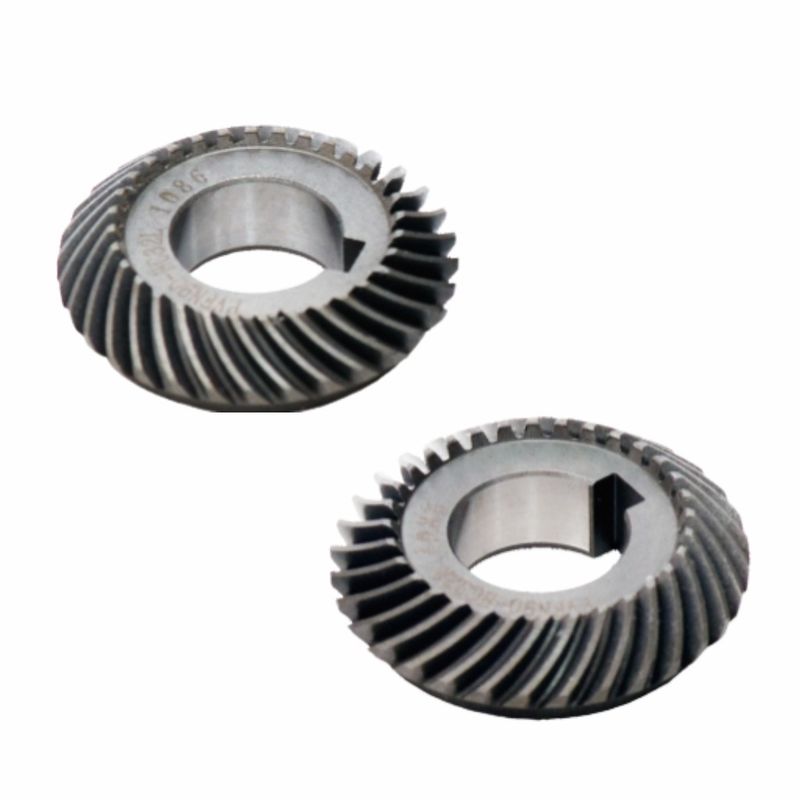

감소 각기 기어 90° 플래닛 리드커 60의 스티어링 피니언

유성 감속기 60용 감속각 기어 90° 조향 피니언

높은 정밀도:유성감속기(60)의 전달정도를 확보하기 위해서는 앵글기어의 제작정도가 높다. 가공 기술 측면에서 정확한 동력 전달을 보장하고 감속기의 출력을 보다 정확하게 만들고 자동화 장비 및 정밀 기기와 같이 전송 정확도에 민감한 응용 시나리오의 요구를 충족하려면 치형 오류 및 치피치 오류를 엄격하게 제어해야 합니다.

높은 부하 용량:유성감속기(60)는 다양한 작동조건에서 큰 토크를 전달해야 하며, 앵글기어는 이러한 하중을 견딜 수 있을 만큼 충분한 강도와 강성을 가져야 한다. 고강도 합금강은 일반적으로 선택되며 담금질 및 침탄을 통해 경도 및 피로 강도가 향상되어 복잡한 작업 조건에서 안정적인 작동을 보장하고 조기 마모 또는 파손을 방지합니다.

좋은 전송 효율:동력전달과정에서 유성감속기(60)의 전체적인 전달효율을 높이려면 앵글기어 자체의 마찰손실을 최대한 줄여야 한다. 이는 치면조도를 확보하는 정밀제조공정과 합리적인 윤활설계, 에너지 손실 감소, 작동시 발열 감소, 시스템 안정성 및 경제성 향상에 달려 있다.

다양한 톱니 프로파일 매개변수는 성능에 다양한 영향을 미칩니다.

ⅰ치아 수

• 변속비에 영향을 미침: 앵글 기어와 위상 맞물림 기어 사이의 잇수가 크고 변속비가 크고 출력 속도는 낮지만 토크가 크면 큰 토크와 저속이 필요한 경우에 적합합니다. 톱니 수 차이가 작고, 변속비가 작고, 출력 속도가 높고, 토크가 작으며, 고속 요구 사항이 있는 시나리오에 적합합니다.
• 안정성에 영향을 미칩니다:일반적으로 말하면, 톱니가 많을수록 동시에 맞물림에 관여하는 톱니가 많을수록 변속기가 더 안정적입니다.

ⅱ모듈러스

• 베어링 용량에 영향을 미칩니다.모듈러스는 기어의 크기를 측정하는 중요한 매개 변수이며 모듈러스가 크고 톱니 크기가 크고 하중이 크므로 무거운 작업 조건에 적합합니다. 모듈이 작으면 톱니 크기도 작고 지지력도 낮아 경하중, 크기 및 무게에 민감한 경우에 자주 사용됩니다.
• 전송 정확도에 영향을 미칩니다:모듈러스가 크면 톱니 피치가 크고 제조 및 설치 오류가 전송 정확도에 상대적으로 큰 영향을 미칩니다. 모듈러스가 작으면 톱니 피치가 작아서 높은 전달 정확도를 얻을 수 있으며 정밀 장비에 자주 사용됩니다.

ⅲ압력각

• 관련된 스트레스 상태..
• 우연의 정도에 영향을 미칩니다.일치도가 크면 전달 안정성이 좋고 지지력이 높습니다. 부적절한 압력 각도는 일치 정도를 감소시키고 변속기 안정성과 지지력에 영향을 미칩니다.

DINGSCO 정밀 기어 솔루션 —장비전송의 선구자적 힘

핵심 장점: 최첨단 장비 × 디지털화된 프로세스 × 전체 주기 서비스

선도적인 정밀 기어 제조업체인 DINGSCO는 다중 CNC 7축 5연동 나선형 베벨 기어 연삭/밀링 기계와 Gleason 나선형 베벨 커터 기술을 통해 마이크로 고정밀 나선형 베벨 기어 및 하이포이드 기어의 맞춤형 생산을 전문으로 합니다. DIN 6 정밀 등급(치형 오차 ≤ ±5μm), 95% 이상의 전송 효율 및 초고감속비를 갖춘 당사는 로봇 공학, 모터 드라이브, 신에너지 차량 등을 위한 안정적인 전송 솔루션을 제공합니다.

DINGSCO를 선택하는 이유는 무엇입니까?
✅ 높은 정밀도:DIN 6 등급 정확도를 달성하여 치형 오류 제어 분야에서 업계를 선도합니다.

✅ 고효율:최대 300:1의 단일 단계 감속비와 95% 이상의 전송 효율을 제공합니다.

✅내구성: 수명주기 비용 40% 절감, 고장률 0.5% 미만.
✅빠른 응답:디지털 프로세스를 통해 배송 주기를 영업일 기준 20일로 단축할 수 있습니다.

기어 최적화 제안 및 3D 메싱 시뮬레이션을 원하시면 곧 연락주세요!
