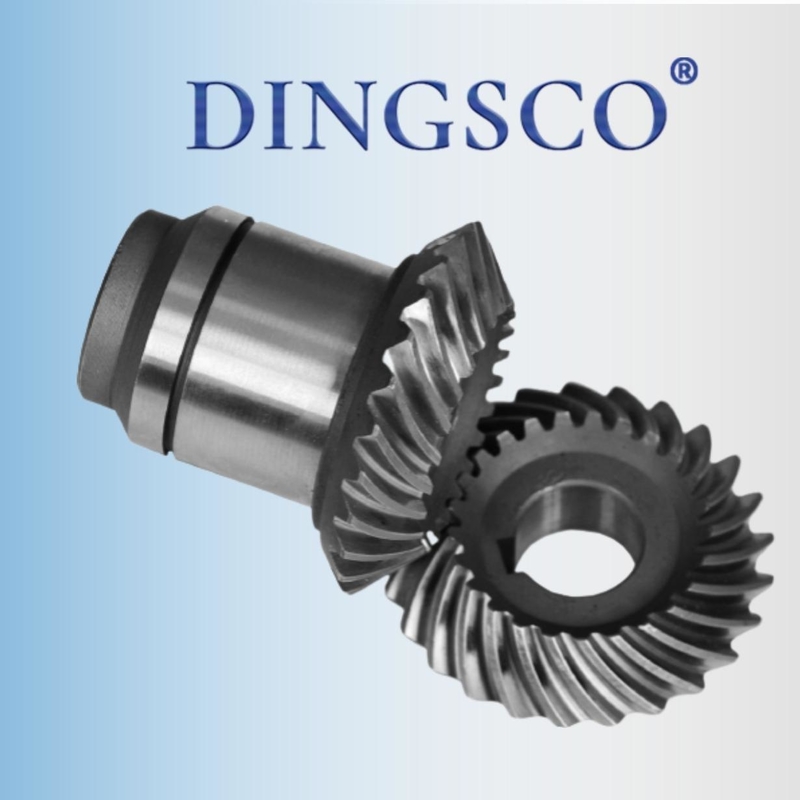

충격 감소를 위한 90° 스파이럴 원추 기어 점진적 맞물림
스파이럴 베벨 기어 세트는 구조, 작동 원리, 성능 및 응용 분야와 같은 치수에서 분석할 수 있습니다. 설계 및 특성은 산업용 변속 시나리오(예: KF 시리즈 베벨 기어 감속기)에 매우 적합합니다.
I. 구조적 특징: 스파이럴 톱니 프로파일 + 원추형 베이스
1. 톱니 프로파일 설계: 톱니선은 원추형 모선을 따라 나선형으로 되어 곡선 톱니 표면을 형성합니다.
2. 기하학적 관계: 두 기어의 피치 콘 정점은 일치하며 샤프트 각도는 일반적으로 90°입니다(직각 변속에 적합).
3. 가공 표시: 톱니 표면 나선각 및 압력각과 같은 매개변수는 맞물림 특성을 결정합니다.
II. 변속 원리: 직각 동력 변환을 위한 점진적 맞물림
1. 맞물림 모드: 스파이럴 톱니 표면은 회전하는 동안 "점진적으로 접촉"합니다(톱니 끝에서 전체 톱니까지 점차적으로 맞물린 다음 분리됨). 직선 톱니의 "순간적인 선 접촉"이 아니므로 충격을 크게 줄입니다.
2. 동력 방향 변경: 원추형 톱니 프로파일의 맞물림을 통해 입력 샤프트의 수평/수직 회전이 출력 샤프트의 수직/수평 회전으로 변환됩니다(톱니비를 사용하여 속도 감소/증가 달성).
III. 성능 장점: 직선 톱니를 능가하는 핵심 경쟁력
| 비교 치수 | 스파이럴 베벨 기어 | 직선 베벨 기어 |
|---|---|---|
| 안정성 | 점진적 맞물림은 고속에서도 최소한의 진동으로 부드러운 작동을 가능하게 합니다. | 순간적인 맞물림은 상당한 충격과 소음을 유발합니다. |
| 하중 지지력 | 톱니 표면은 표면 접촉을 특징으로 하여 토크 지지력을 30%~50% 증가시킵니다. | 톱니 표면은 선 접촉을 가지므로 피로 파손되기 쉽습니다. |
| 소음 제어 | 부드러운 맞물림은 작동 소음을 10~15dB 줄입니다. | 높은 맞물림 충격은 날카로운 소음을 유발합니다. |
| 변속 효율 | 톱니 표면의 낮은 슬라이딩 마찰은 95%~98%의 효율을 제공합니다. | 효율은 약 90%~93%로 에너지 소비가 더 높습니다. |
IV. 응용 시나리오: 산업에서 정밀 장비까지 포괄
1. 산업용 감속기: KF 시리즈 베벨 기어 감속기와 같이 직각 방향 변경 + 속도 감소 및 토크 증가를 담당하며 공작 기계, 컨베이어 라인 및 광산 기계와 같은 고부하 시나리오에 적합합니다.
2. 자동차 분야: 차동 장치(휠 차동 속도 + 직각 변속 달성), 4륜 구동 트랜스퍼 케이스(전면 및 후면 차축에 동력 분배).
3. 하이엔드 장비: 헬리콥터 메인 감속기(고속, 고신뢰성), 로봇 관절(낮은 백래시, 높은 안정성).
4. 정밀 기기: 의료 기기, 광학 장비(낮은 진동 및 높은 위치 정확도에 의존).
V. 설계 및 가공: 높은 정밀도의 기술 장벽
1. 가공 난이도: 스파이럴 톱니 프로파일을 밀링하려면 특수 공작 기계가 필요하며 톱니 표면 연삭 정확도는 ±5μm 수준에 도달해야 합니다. 그렇지 않으면 맞물림 안정성에 영향을 미칩니다.
2. 설치 요구 사항: 두 기어의 피치 콘 정점은 엄격하게 정렬되어야 하며 축 방향/반경 방향 간극은 정밀하게 조정해야 합니다(0.1mm 초과 오류는 마모 및 소음을 악화시킵니다).
3. 재료 및 열처리: 20CrMnTi, 18CrNiMo7-6과 같은 합금강이 일반적으로 사용되며, 톱니 표면은 침탄 및 담금질을 통해 HRC58~62로 경화되는 반면 열처리 변형은 제어해야 합니다(0.05mm 초과 변형은 폐기 처리).
VI. KF 감속기에 대한 적응성
• 기능적 매칭: 90° 샤프트 각도는 KF 시리즈의 "직각 변속" 요구 사항에 완벽하게 맞습니다.
• 성능 호환성: 스파이럴 톱니의 높은 하중 용량과 낮은 소음은 "고부하 및 안정적인 작동"이 필요한 감속기의 산업 시나리오를 직접 충족합니다.
• 유연한 속도비: 톱니비를 조정하여 KF 시리즈의 i=3~50의 속도비 범위를 커버합니다.
요컨대, 스파이럴 베벨 기어는 "스파이럴 톱니 프로파일 + 원추형 베이스"를 핵심으로 하여 점진적 맞물림을 통해 효율적이고 안정적인 직각 동력 변속을 달성합니다. KF 시리즈 베벨 기어 감속기와 같은 산업 장비의 "핵심 부품"이며 설계 및 제조 수준은 변속 시스템의 성능 상한을 직접 결정합니다.
DINGSCO 정밀 기어 솔루션 — 장비 변속의 선구적인 힘
핵심 장점: 최첨단 장비 × 디지털화된 프로세스 × 전체 주기 서비스
선도적인 정밀 기어 제조업체인 DINGSCO는 여러 CNC 7축 5연동 스파이럴 베벨 기어 연삭/밀링 머신과 Gleason 스파이럴 베벨 커터 기술을 통해 마이크로 고정밀 스파이럴 베벨 기어 및 하이포이드 기어의 맞춤형 생산을 전문으로 합니다. DIN 6 정밀 등급(톱니 프로파일 오류 ≤ ±5μm), 95% 이상의 변속 효율 및 초고 감속비를 통해 로봇 공학, 모터 드라이브, 신에너지 차량 등에 안정적인 변속 솔루션을 제공합니다.
DINGSCO를 선택해야 하는 이유?
✓ 고정밀: DIN 6 등급 정확도를 달성하여 톱니 프로파일 오류 제어에서 업계를 선도합니다.
✓ 고효율: 단일 단계 감속비 최대 300:1, 변속 효율 95% 이상.
✓ 내구성: 수명 주기 비용 40% 절감, 0.5% 미만의 고장률.
✓ 빠른 응답: 디지털 프로세스는 배송 주기를 20일로 단축할 수 있습니다.
기어 최적화 제안 및 3D 맞물림 시뮬레이션을 위해 지금 바로 문의하십시오!
