20CrMnTi 고 정밀 제롤 비벨 기어 산업 기계 중국

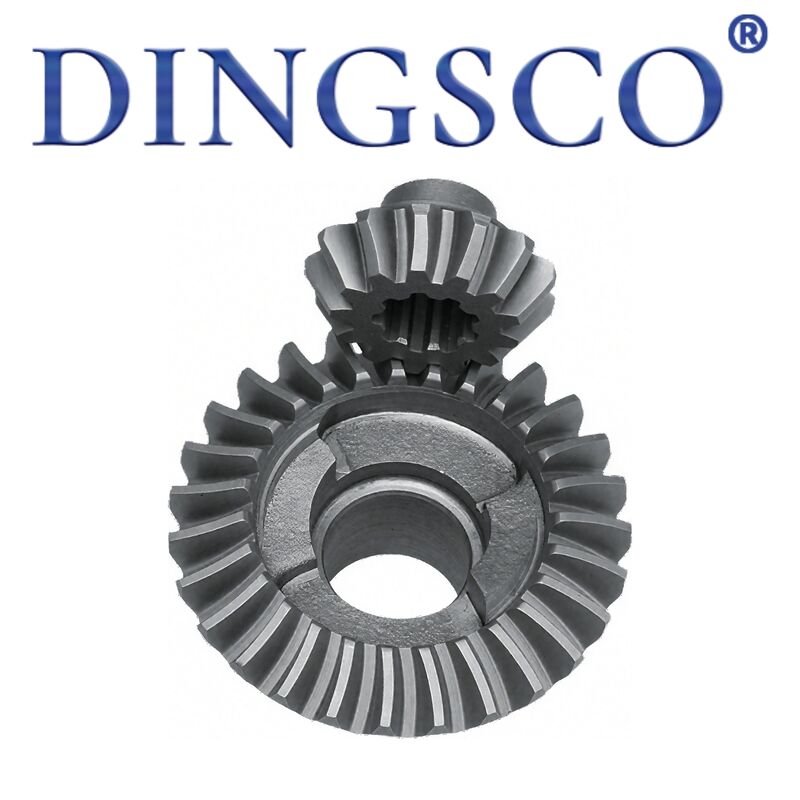

중국의 산업 기계를 위한 20CrMnTi 고정밀 Zerol 베벨 기어

Zerol 베벨 기어는 나선형 베벨 기어의 특수한 유형입니다.중간점 나선형 각도 = 0°. 그 치아 흔적은곡선이지만 나선형 경사가 없음, 직선 베벨 기어와 표준 나선형 베벨 기어의 중간입니다. 그것은 유지곡선 톱니 연속 메쉬 및 점 접촉, 하는 동안축력이 거의 0에 가깝습니다., 직선 베벨 기어 베어링 시스템과의 호환성을 가능하게 합니다. 만든40Cr, 20CrMnTi, 42CrMo~와 함께침탄/고주파 경화, 특징부드러운 전달, 저소음, 축 추력 없음, 적당한 부하 용량 및 쉬운 설치. 널리 사용되는교차축(일반적으로 90°) 동력 전달, 정/역 회전, 제한된 공간 및 베어링 하중에 민감한 정밀 드라이브 애플리케이션.

제품특징

• 제로 나선형 각도: 중간점 나선 각도βm=0°, 축방향 힘이 없는 곡선 톱니 추적,추력 없는 양방향 전송.
• 곡선 치아 + 점 접촉: 글리슨 곡선형 치아를 가진현지 지점 연락처, 조정 가능한 접촉 패턴,스트레스 집중을 피하라.
• 부드럽고 낮은 소음: 점진적인 맞물림, 낮은 충격,직선형 베벨보다 5~10dB 더 조용함, 나선형 베벨 기어에 가깝습니다.
• 축력 없음, 단순한 베어링: 축력 ≒0, 직선 베벨과 동일,복잡한 스러스트 베어링이 필요하지 않습니다., 단순화된 구조.
• 보통 & 높은 강도: 직선베벨보다 뿌리강도가 더 좋고,직선 베벨과 나선형 베벨 사이의 부하 용량.
• 직선 베벨과 상호 교환 가능: 동일한 장착 치수 및 축력,부드러움을 업그레이드하기 위해 직선 베벨을 직접 교체.
• 넓은 중속 적응: 권장 주변 속도5m/s 이하, 농업 기계, 감속기, 공작 기계, 재봉 장비에 적합합니다.
• 고정밀 제어 가능: 접지AGMA 14/ISO 5, 전송 정확도는 10각분 이하입니다.

기술적인 매개변수 테이블

작동 원리

• 제로 나선형 각도 맞물림: 중간점 나선형 각도 = 0°, 톱니가 구부러져 있지만 축 기울기가 없고 맞물림 중 축 방향 힘이 없습니다. 베어링은 방사형 하중만 전달합니다.
• 점진적인 점 접촉: Gleason 곡선 톱니는 한쪽 끝에서 전체 톱니 접촉까지 점차적으로 맞물리며 충격, 진동 및 소음이 적습니다.
• 일정한 변속비: 원뿔 정점은 구형 인벌류트 톱니와 일치하며 정밀한 모션을 위한 일정한 순간 비율입니다.
• 대칭 양방향 구동: 정역회전 대칭 하중, 일방 추력 없음, 빈번한 역회전 및 이중 구동에 적합합니다.
• 조정 가능한 접촉 패턴: 조립 중 축/반경 미세 조정을 통해 접촉 영역을 제어하여 가장자리 접촉과 응력 집중을 방지합니다.

주요 응용

• 산업용 재봉기: 하이 헤드, 이중 바늘 및 싱크 기계(예: 8B/341/6B)용 90° 각도 구동.
• 농업용 기어박스: 트랙터 및 수확기용 중속 후진 및 양방향 구동, 단순화된 베어링 설계.
• 정밀 감속기: 직각 유성 감속기 및 서보 앵글 장치, 저소음 및 축 추력 없음.
• 공작 기계: 드릴 및 밀을 위한 90° 스핀들 방향 및 이송 메커니즘, 부드럽고 조용함.
• 자동차/EV: 경량 차동 장치, 조향 메커니즘 및 전기 테일게이트, 양방향 저추력 구동.
• 정밀 기기: 레이더 안테나, 광학 턴테이블 및 의료 장비, 정확한 각도 및 낮은 진동.
• 섬유/식품 기계: 마무리 및 포장 기계의 교차 샤프트 구동 및 빈번한 전진/후진.
• 직선 베벨 업그레이드: 기존 직선 베벨 기어를 교체하여 부드러움을 개선하고 소음을 줄이며 베어링을 재사용합니다.

제품 장점

• 축력 제로, 베어링 비용 절감: 나선형 추력이 없으며 직선형 베벨 베어링 시스템과 호환되며 구조가 간단하고 비용이 저렴합니다.
• 부드럽고 조용하며 더 나은 경험: 점진적인 곡선 톱니 맞물림, 직선 베벨보다 5~10dB 더 조용하고 나선형 베벨 기어에 가깝습니다.
• 양방향 대칭, 내구성 있는 반전: 균형 잡힌 정방향/역방향 하중, 빈번한 반전 시 일방적인 마모가 없고 긴 사용 수명.
• 조정 가능한 점 접촉, 파손 방지: 국부 접촉 + 조정 가능한 패턴, 응력 집중 방지, 강한 충격 저항.
• 직선 베벨 호환, 손쉬운 업그레이드: 동일한 장착 치수, 재설계 없이 직접 교체.
• 중간 속도 효율, 저에너지: 권장 ≤5m/s, 효율 ≥94%, 나선형 베벨 기어보다 에너지 절약이 더 좋습니다.
• 제어 가능한 정밀성, 정확한 구동: AGMA 14에 따라 접지, 각도 오류 ≤10각분, 정밀한 위치 지정.
• 낮은 유지보수, 비용 효율성: 축 추력 없음, 베어링 마모 최소화, 윤활 간격 연장, 고장률 낮음.

왜 우리를 선택합니까?

• 7축 CNC 연삭: 고정밀 7축 CNC 연삭기를 채택하여 공차를 ±5μm까지 엄격하게 유지하여 기어가 조용하고 원활하게 작동하며 뛰어난 내구성을 보장합니다.
• 강력한 기술 전문성:당사의 핵심 R&D 팀에는 나선형 베벨 기어 기술을 전문으로 하는 박사 및 석사 전문가가 포함되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
• 엄격한 테스트 및 높은 정밀도: 모든 기어는 Gleason 계측 시스템을 통해 100% 검사를 받습니다. 우리는 치형 및 방향 오류에 대한 엄격한 제어를 통해 DIN 6 등급 정확도를 달성하여 품질을 업계 최고의 수준으로 유지합니다.
• 높은 전송 효율:당사의 기어 설계는 최대 300:1의 단일 단계 감속비를 지원하며 실제 전송 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
• 뛰어난 내구성 및 경제성:당사의 기어는 수명 주기 비용을 40% 낮추고 고장률을 0.5% 미만으로 제공하여 장기간 안정적인 작동을 보장하고 유지 관리 비용을 절감합니다.
• 빠른 응답 및 짧은 리드타임:디지털화된 생산 프로세스를 통해 납품 주기를 영업일 기준 20일로 단축하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
• 전문적인 맞춤형 디자인 기능: 우리는 실제 작업 조건을 기반으로 고감속, 고속, 고하중, 저소음 및 특수 작은 톱니 프로파일이 필요한 응용 분야에 대한 완전 맞춤형 기어 솔루션을 제공합니다.
