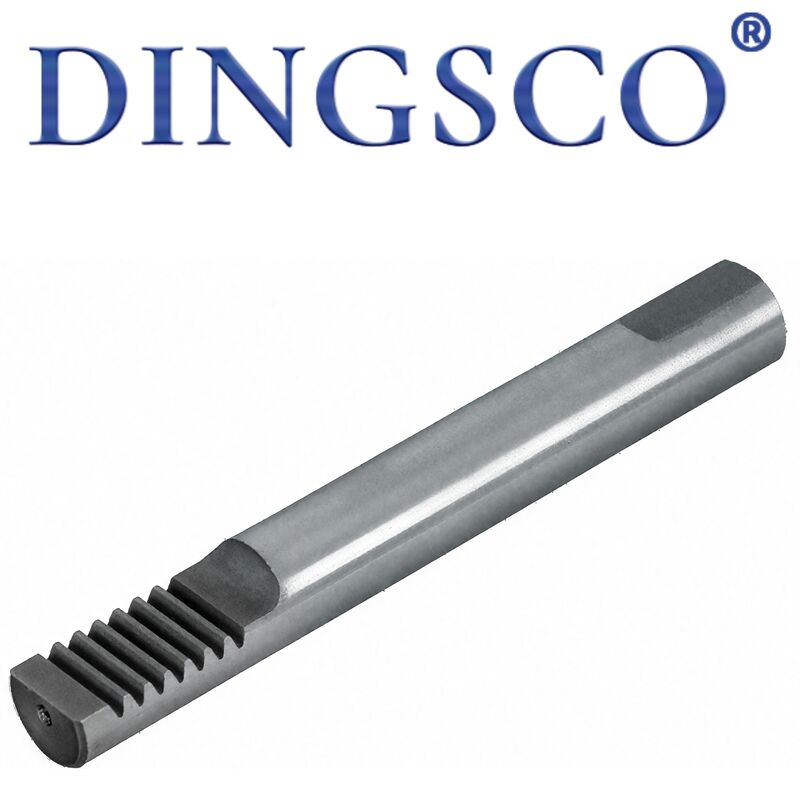

20CrMnTi 인덕션 경화 셔프트 포크 샤프트 수동 변속기 기어박스

수동 변속기 기어박스용 20CrMnTi 유도 경화 시프트 포크 샤프트

자동차 변속 포크 샤프트는 수동 기어 박스의 핵심 정밀 변속기 부품으로 주로 다음을 포함하여 기어 변속을 위한 변속 포크를 제어하는 ​​데 사용됩니다.1단/2단 기어 포크 샤프트, 3단/4단 기어 포크 샤프트, 후진 기어 포크 샤프트 및 자동 잠금 포크 샤프트. 다음과 같은 고품질 합금 구조용 강철로 제조됩니다.45# 강철, 40Cr 및 20CrMnTi, 정밀 터닝, 밀링, 고주파 경화 및 연삭 가공을 거쳐 생산되는 것이 특징입니다.고강도, 고경도, 마모 및 충격 저항, 높은 치수 정확도, 낮은 변형 및 정밀한 자동 잠금 기능. 변속 포크, 싱크로나이저, 포지셔닝 핀 및 스프링과 일치하여 다음을 실현합니다.부드러운 변속, 기어 자동 잠금, 기어 점프 방지 및 기어 이탈 방지. 승용차, 상용차, 건설기계의 수동변속기에 널리 사용되는 이 부품은 변속 성능과 주행 안전성을 보장하는 핵심 부품입니다.

제품특징

• 높은 경도 및 내마모성: HRC52-60 경도의 고주파 경화 위치 설정 홈과 슬라이딩 표면으로 장기간 왕복 운동 시 마모와 걸림을 방지합니다.
• 정밀한 자동 잠금 구조: 고정밀 자동 잠금 및 연동 홈은 명확한 기어를 제공하고 기어 점프 또는 이탈을 방지합니다.
• 높은 치수 정확도: 샤프트 직경, 홈 간격, 평행도 및 동심도를 엄격하게 제어하여 정확한 변속 스트로크를 보장하고 느슨함을 방지합니다.
• 충격 및 피로 저항: 전체 담금질 템퍼링을 통해 잦은 이동 충격에도 파손이나 변형 없이 우수한 인성을 제공합니다.
• 매끄러운 저마찰 표면: 방청 처리된 정밀 연삭 저널이 미끄러짐 저항을 줄여 부드럽고 가벼운 변속감을 선사합니다.
• 표준화된 범용 구조: 강력한 호환성으로 메인스트림 MT 기어박스와 호환되므로 유지보수 교체가 쉽습니다.
• 부식 및 고온 저항: 변속기 오일 및 고온 환경에서도 안정적이며 녹 및 변형에 강합니다.
• 완전한 사양: 소형 자동차, 승용차, 트럭, 농업 기계 및 건설 기계용 기어박스에 적합합니다.

기술적인 매개변수 테이블

주요 응용

• 수동 기어박스의 1-2, 3-4, 5단 및 후진 기어용 변속 제어 포크 샤프트.
• 기어 잠금 및 변속 오류 방지를 위한 자동 잠금 및 연동 메커니즘의 핵심 부품입니다.
• 승용차(세단, SUV)용 MT 기어박스의 변속 시스템.
• 상업용 차량용 변속기 부품: 트럭, 버스, 밴.
• 건설 기계, 농업 기계, 지게차 및 세발자전거용 수동 기어박스입니다.
• 기어박스 유지보수를 위한 교체 부품 및 OEM 부품.
• 저속 신에너지 차량 및 특수 차량용 수동 변속 메커니즘.

제품 장점

• 튀어나오지 않는 안정적인 기어: 고정밀 자동 잠금 홈이 볼의 꼭 맞는 핏을 보장하여 이탈을 방지합니다.
• 부드러운 변속 느낌: 정밀하게 연마된 샤프트 표면은 마찰을 줄여 가볍고 막힘 없는 변속을 제공합니다.
• 긴 내마모성 수명: 경화된 표면은 변속기 오일 부식을 방지하여 서비스 수명을 2~3배 연장합니다.
• 고강도 및 파괴 저항성: 합금강 + 전체 템퍼링은 무거운 하중과 충격으로 인해 휘어지거나 파손되는 것을 방지합니다.
• 편차 없는 높은 정밀도: 동심도와 평행도를 엄격하게 제어하여 정확한 변속 스트로크를 보장합니다.
• 강력한 다용성: 95% 이상의 MT 기어박스와 호환되므로 교체가 쉽습니다.
• 비용 효율적: 등급별 재료 옵션은 다양한 차량의 성능 비용 요구 사항을 충족합니다.
• OEM 품질: 직접 교체를 위해 OEM 부품과 동일한 치수, 경도 및 홈 위치입니다.

생산과정

• 원자재 검사: 45#/40Cr/20CrMnTi에 대한 결함 검출, 경도 및 구성 테스트.
• 절단: 고정 길이 강철 절단 및 디버링.
• 황삭 터닝: 외부 원, 계단 및 끝면의 CNC 황삭 터닝.
• 홈 밀링: 자동 잠금, 연동 및 포크 클램핑 홈 밀링.
• 전반적인 담금질 템퍼링: 인성 향상을 위해 HRC28-35로 템퍼링합니다.
• 유도 경화: HRC52‑60에 따라 슬라이딩 표면과 홈을 국부적으로 경화합니다.
• 정밀 연삭: 동심도 및 거칠기 표준을 충족하는 OD 연삭.
• 모따기 및 디버링: 조립 긁힘을 방지하기 위해 모따기를 끝냅니다.
• 표면 처리: 내식성을 위한 흑화/인산염 처리 + 방청유.
• 전체 검사 및 보관: 포장 전 치수, 경도, 홈 정밀도 및 직진도를 종합적으로 검사합니다.

왜 우리를 선택합니까?

• 7축 CNC 연삭: 고정밀 7축 CNC 연삭기를 채택하여 공차를 ±5μm까지 엄격하게 유지하여 기어가 조용하고 원활하게 작동하며 뛰어난 내구성을 보장합니다.
• 강력한 기술 전문성:당사의 핵심 R&D 팀에는 나선형 베벨 기어 기술을 전문으로 하는 박사 및 석사 전문가가 포함되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
• 엄격한 테스트 및 높은 정밀도: 모든 기어는 Gleason 계측 시스템을 통해 100% 검사를 받습니다. 우리는 치형 및 방향 오류에 대한 엄격한 제어를 통해 DIN 6 등급 정확도를 달성하여 품질을 업계 최고의 수준으로 유지합니다.
• 높은 전송 효율:당사의 기어 설계는 최대 300:1의 단일 단계 감속비를 지원하며 실제 전송 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
• 뛰어난 내구성 및 경제성:당사의 기어는 수명 주기 비용을 40% 낮추고 고장률을 0.5% 미만으로 제공하여 장기간 안정적인 작동을 보장하고 유지 관리 비용을 절감합니다.
• 빠른 응답 및 짧은 리드타임:디지털화된 생산 프로세스를 통해 납품 주기를 영업일 기준 20일로 단축하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
• 전문적인 맞춤형 디자인 기능: 우리는 실제 작업 조건을 기반으로 고감속, 고속, 고하중, 저소음 및 특수 작은 톱니 프로파일이 필요한 응용 분야에 대한 완전 맞춤형 기어 솔루션을 제공합니다.
