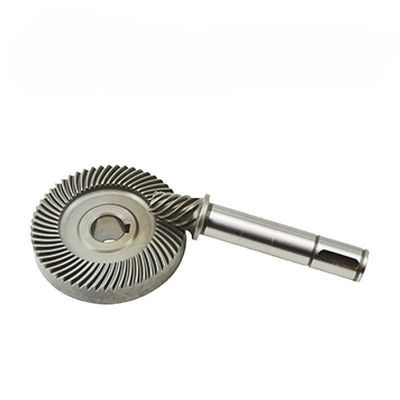

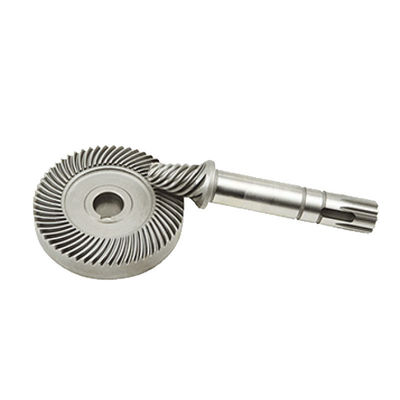

피니온 플레이트 휠 ISO5-6 품질 소형 가이드
  • 피니온 플레이트 휠 ISO5-6 품질 소형 가이드
  • 피니온 플레이트 휠 ISO5-6 품질 소형 가이드
피니온 플레이트 휠 ISO5-6 품질 소형 가이드

피니온 플레이트 휠 ISO5-6 품질 소형 가이드

원래 장소 장사, 중국
브랜드 이름 Dingsco
인증 ISO9001
제품 세부 사항
재료:
강철
모양:
사각
색상:
빛나는
정확성:
ISO5-6
맞춤형:
예
표면:
케이스 강화
강조하다:

리드커 피니온 플레이트 휠

,

ISO5-6 피니언 플레이트 휠

,

작은 크기의 피니온 플레이트 바퀴

지불 및 배송 조건
최소 주문 수량
협상 가능
가격
협상 가능
포장 세부 사항
목재 케이스
배달 시간
약 30 일
지불 조건
T/T
공급 능력
협상 가능
제품 설명

특성

기어는 침탄 및 담금질 처리된 고강도 저탄소 합금강으로 제작됩니다. 치아 표면 경도는 HRC58-62에 도달합니다. 기어는 모두 CNC 기어 연삭 기술을 채택하여 정밀도가 높고 접촉이 좋습니다.

높은 전송률: 단일 단계는 96.5% 이상, 이중 단계는 93% 이상, 3단계는 90% 이상입니다.



피니온 플레이트 휠 ISO5-6 품질 소형 가이드 0



사양

재료 20CrMnTi, 18CrNiMo7-6, 20MnCr5 등
모양 사각
경도 강화
표면 밝은
압력각 20°는 또한, 주문을 받아서 만들어질 수 있습니다
정확도 등급 ISO 6-7 등급
기어 휠 직경 범위 20-1250mm
열처리 침탄, 담금질, 탄질화, 고주파, 담금질, 템퍼링 등
처리 단조, 호빙, 성형, 면도, 연삭 등
애플리케이션 감속기



주로 고정밀, 고강도,

소형 모듈 스파이럴 베벨 기어, 고감속비 하이포이드 기어, 원통형 기어 등이 있습니다.





처리 기능:
1. DH 정밀 제조: 나선형 베벨 기어는 복잡한 톱니 형상으로 인해 정밀 제조 공정이 필요합니다. 기어 톱니는 일반적으로 특수 절삭 공구를 사용하여 생산되며, 절삭 공정의 정확성은 기어의 성능과 내구성에 직접적인 영향을 미칩니다. 당사는 고감속비 하이포이드 기어 및 단면 원호 치형 커플링을 가공할 수 있는 여러 대의 CNC 7축 5연 나선형 베벨 기어 연삭기와 기어 밀링기를 보유하고 있습니다.

2. 기어 연삭: 초기 절단 공정 후에 나선형 베벨 기어를 연삭해야 하는 경우가 많습니다. 연삭은 기어 톱니 표면 조도, 정확성 및 톱니 간 접촉을 개선하는 데 도움이 됩니다. 작동 중 소음과 진동을 줄이려면 올바른 기어 맞물림을 확인하십시오.

3. 열처리: 열처리는 스파이럴 베벨 기어 가공에 있어서 필수적인 단계입니다. 여기에는 기어를 특정 온도로 가열한 다음 담금질하여 필요한 경도와 강도를 얻는 과정이 포함됩니다. 열처리는 기어의 내구성과 내마모성을 향상시키는 데 도움이 됩니다.

4. 검사 및 품질 관리: 나선형 베벨 기어의 중요한 특성으로 인해 제조 과정에서 엄격한 검사 및 품질 관리 절차가 채택됩니다. 기어의 치수 정확도와 치형 일관성을 보장하기 위해 3차원 좌표 측정기(CMM)와 같은 다양한 측정 방법을 사용하고 고정밀 기어 측정 센터를 사용하여 기어 피치 정확도 검출, 치형 오류 검출 및 반전을 완료합니다.치아 프로필 오류를 수정합니다.









Bevel Gear Crown Pinion Bevel Gear Set for Automotive Tractor Rear Axle 1Bevel Gear Crown Pinion Bevel Gear Set for Automotive Tractor Rear Axle 2

Bevel Gear Crown Pinion Bevel Gear Set for Automotive Tractor Rear Axle 3Bevel Gear Crown Pinion Bevel Gear Set for Automotive Tractor Rear Axle 4
