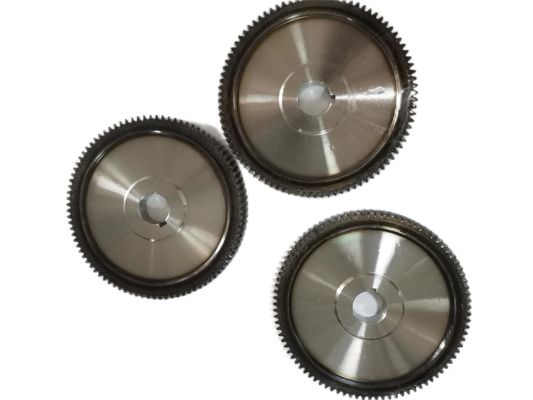

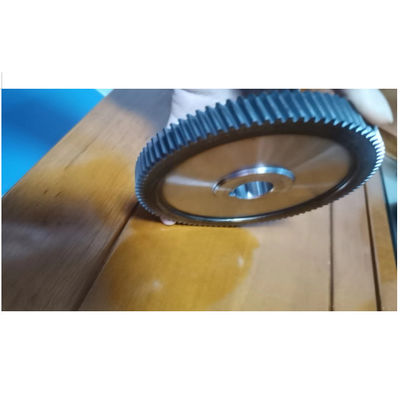

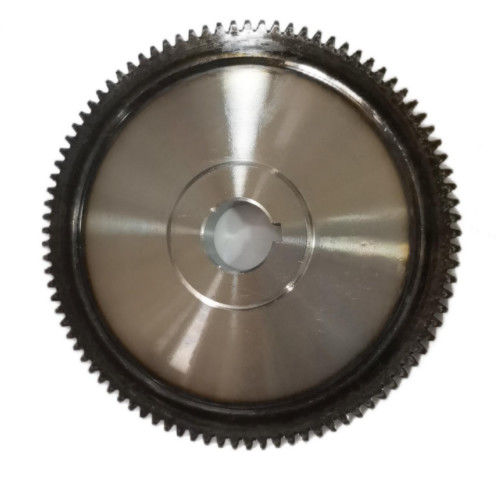

40Cr 실린더 기어 기어 상자 및 기계 도구용 나선 기어

40Cr 실린더 기어 기어 상자 및 기계 도구용 나선 기어

그것은 좋은 기계적 특성을 가지고 있으며, 중량 부하 및 속도 응용에 적합합니다.

실린더 기어, 헬리컬 기어:

1. 나선 기어 전송은 기본적으로 스퍼 기어 전송과 동일합니다. 주요 차이점은 나선 기어가 헬릭스 각 β를 가지고 있다는 것입니다. 이 각은 축 힘 Fa에 직접적인 영향을 미칩니다.그리고 Fa는 tgβ에 비례합니다.
2부하가 과도한 축력으로 가해지는 것을 방지하기 위해, 나선형 실린더식 기어의 헬릭스 각도 β는 너무 크지 않아야 합니다. 그러나 β가 너무 작다면,나선 기기의 특성은 그렇게 분명하지 않을 것입니다.일반적으로 β의 값 범위는 8°~20°이며, 8°~15°가 일반적으로 사용됩니다. 일부 디자인에서는 β가 증가하는 경향이 있으며 일부는 25°까지 도달합니다.

40Cr 강철의 열처리 특성:
1. 40Cr 강철은 중간 탄소 합금 강철으로, 기계 도구의 기어, 샤프트, 워크 등과 같은 중간 부하를 견디고 중간 속도로 작동하는 기계 부품 제조에 적합합니다.
240Cr 강철의 열 처리 과정에는 가열, 정상화, 완화, 완화 및 완화 등이 포함되며, 이는 기어 성능을 보장하는 데 필수적입니다.열 처리 과정의 설계는 장비의 특정 응용 및 작업 조건에 따라 다를 필요가 있습니다..

3정상화 는 예비 열 처리 의 일부 이며, 난방 온도는 일반적으로 Ac3 (강의 결정 온도) 보다 30 ~ 50도 높습니다. 중형 탄소 합금 강철의 경우,정상화 온도는 Ac3보다 보통 50~100도 높습니다., 그리고 특정 온도 범위는 약 850 ~ 900도 이다. 완화 및 완화 과정은 일정 유연성을 유지하면서 강도와 강도를 높이기 위해 사용됩니다.

기구 설계 요소:
기어 를 설계 할 때, 치아 모양, 모듈, 압력 각, 치아 상단 높이, 치아 뿌리 높이, 치아 수 등을 포함한 여러 가지 요소를 고려해야합니다. 그 중압력 각은 중요한 매개 변수입니다., 이치 직선의 정상에 대한 기어 치아의 기울기 각도를 결정합니다. 일반적으로 20도 압력 각도를 사용합니다.그러나 다른 값은 특정 응용 프로그램에 따라 선택 될 수 있습니다.압력 각 값이 커질수록 치아 뿌리가 넓어질 것이고 이는 기어 강도를 향상시키는 데 도움이 됩니다.

모듈 선택:
모듈은 기어 치아의 크기를 나타내는 기본 요소입니다. 모듈의 선택은 기어의 부하와 회전 속도에 달려 있습니다. 일반적으로는,부하가 커지고 기어 회전 속도가 빨라질수록, 더 큰 모듈이 gear의 강도를 높이기 위해 설계되어야합니다. 모듈에 대한 표준 값이 있습니다.그리고 적절한 모듈은 특정 응용 프로그램 및 요구 사항에 따라 선택할 수 있습니다..

40Cr 나선 비벨 기어 매개 변수:

우리에 대해:

1우리 회사는 이전에는 1994년에 설립된 창샤 더블 스타 기어 인더스트리얼 컴퍼니로 알려져 있었습니다.중앙남부대학교의 젠 다오 교수가 설립한, 중국에서 나선 굽기 기어에 대한 권위있는 전문가입니다.
