정밀 기계적 변속기 시스템용 하이포이드 기어

정밀 기계적 변속기 시스템용 하이포이드 기어

하이포이드 기어 는 정밀 기계적 변속 시스템 에서 힘 과 운동 을 전송 하는 데 중요 한 역할을 하며, 높은 정밀 한 변속 비율 을 유지 하고, 진동 과 소음을 감소 시킨다.그리고 축 사이의 비평행성 또는 작은 각편 편차를 수용합니다..

하이포이드 기어는 자동차, 무거운 트럭, 광산 차량 주행 축 및 항공기 전송 장치와 같은 전송 시스템의 전력 전송에 널리 사용됩니다.그들은 단계적으로 또는 비 단계적으로 셰프트 사이의 가장 널리 사용되는 전력 전송 방법 중 하나입니다.

하이포이드 변속기의 특징:

1축 오프셋:하이포이드 기어 (Hypoid gears) 는 계단 축을 가진 두 축 사이의 전송을 위해 사용된다. 작은 바퀴의 축이 큰 바퀴의 축에서 벗어나는 거리는 오프셋 거리로 불린다.오프셋 거리의 존재는 전송 설계 레이아웃을 더 유연하게 만듭니다..

2큰 나선 각도:오프셋 방향은 일반적으로 작은 바퀴의 헬릭스 각을 증가시키기 위해 취합니다. 오프셋 거리가 증가함에 따라 작은 바퀴의 헬릭스 각도 증가합니다.그리고 작은 바퀴의 외부 지름도 증가작은 바퀴의 딱딱성과 강도를 향상시킬 수 있습니다.

3- 부드러운 변속기하이포이드 기어 쌍의 작은 바퀴는 더 큰 나선 각도를 가지고 있으며, 매시링 시 더 큰 중복을 얻으며 전송이 더 부드럽습니다.

4복잡한 표면:치아 표면은 복잡한 표면이며 일반적인 방법을 사용하여 비교적 정확한 기하학적 모델과 유한 원소 모델을 얻는 것이 어렵습니다.

하이포이드 변속기의 장점:

1높은 토크를 제한된 구조 공간에서 전송하여 높은 가동 부드러움을 달성 할 수 있습니다.

2컴팩트 구조, 다른 유형의 감소기와 결합하여 사용할 수 있습니다.

3. 출력 샤프트는 파이프 라인을 통과하거나 클램핑 키트를 사용하는 데 편리한 홀 셔프트로 실현 될 수 있습니다.

하이포이드거리의 응용 분야:

1기계 도구 필드:그것은 CNC 기계 도구, 밀러, 프레싱 기계의 전송 시스템에서 사용할 수 있습니다.펀칭 머신 및 다른 장비, 도구 기계의 안정성과 정확성을 보장하고 처리 품질과 효율성을 향상시키기 위해.

2항공기 엔진:그것은 항공기 엔진의 변속 시스템에서 널리 사용되며, 변속기의 진동, 소음 및 마모를 줄이고 엔진의 신뢰성 및 서비스 수명을 향상시킬 수 있습니다.

3선박 송신:선박의 송전 시스템은 큰 부하와 충격에 견딜 수 있어야 하며, 전통적인 기어는 마비와 깨지기 쉽다.하이포이드 기어는 부드러운 전송과 낮은 소음의 특성을 가지고 있습니다, 이 문제들을 효과적으로 해결하면서 배의 안정성과 안전을 보장할 수 있습니다.

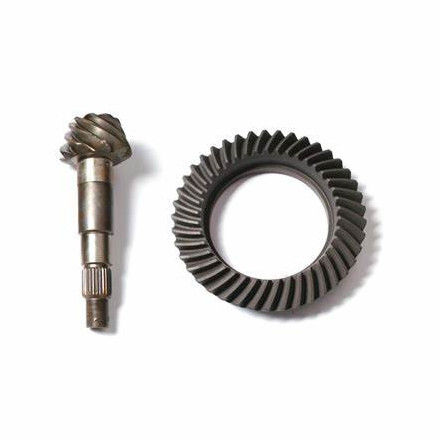

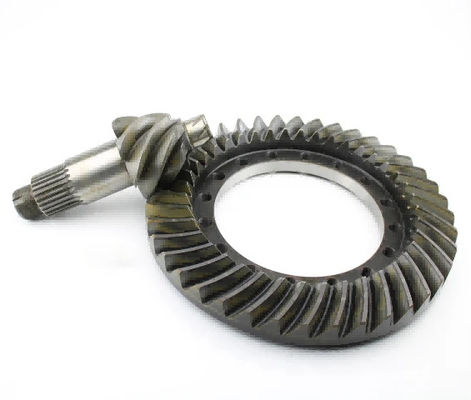

정밀 기계적 변속기 시스템용 하이포이드 기어

DINGSCO-A 중국에 본사를 둔 우수한 품질의 기어 제품과 서비스의 선도 공급자입니다.
1우리는 다양한 산업 분야에서 고객의 변화하는 요구를 충족시키는 혁신적인 고성능 솔루션을 제공하기 위해 최선을 다하고 있습니다.

2우리는 강력한 R & D 능력을 자랑하고 7 축 5 링크 CNC 나선 톱니 톱니 톱니 톱니 톱니 톱니 등CNC 톱니바퀴 톱니바퀴 톱니바퀴우리는 Zhongnan 경제 및 법 대학의 기어 연구 센터와 긴밀히 협력하고 기계 기계의 최신 기술 업적에 의존합니다.열처리, 그리고 우리의 고객에게 최고 수준의 장비 제품과 서비스를 제공하기 위해 테스트합니다.

3DINGSCO에서는 고객의 요구사항에 맞게 제작된 기어를 개발하고 제조하는 능력을 자랑스럽게 생각합니다.쿼시 하이퍼볼로이드 기어우리는 로봇 자동화, CNC 가공 등 다양한 산업을 지원합니다.산업용 바느질, 기어 감축, 자전거, 전동 도구, 모델 항공기 등.
