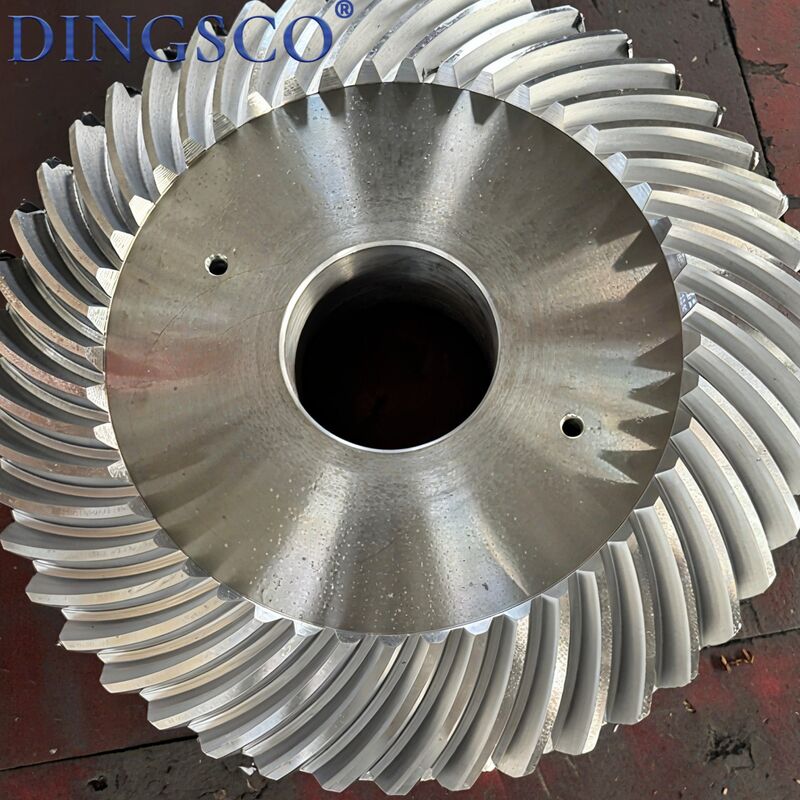

고 정밀 전송 전력 구동 시스템용 스파이럴 베블 20CrMnTi 기어 세트

고정밀 변속기 동력 구동 시스템용 스파이럴 베벨 20CrMnTi 기어 세트

스파이럴 베벨 기어는 원호 나선 치형으로 90° 엇갈린 축 전동을 실현한 고정밀 베벨 기어입니다. 직선형 베벨기어에 비해 변속이 부드럽고 부하용량이 높으며 소음이 적은 것이 특징입니다. 감속기, 차동 장치, 조향 장치, 공작 기계, 농업 기계, 건설 기계 등에 널리 사용되며 수직 동력 전달, 속도 감소 및 토크 증가를 달성하여 고급 전송 시스템의 핵심 구성 요소로 사용됩니다.

제품특징

• 높은 접촉률, 부드러운 전달 및 낮은 충격을 갖춘 나선형 톱니 표면 맞물림.
• 90° 직각 드라이브, 컴팩트한 구조 및 유연한 레이아웃.
• 높은 부하 용량으로 중부하 작업, 고속 및 연속 작업에 적합합니다.
• 저소음, 저진동 및 높은 전송 정확도.
• 왼쪽, 오른쪽 및 사용자 정의 가능한 샤프트 각도로 제공됩니다.
• 내마모성이 우수하고 수명이 긴 경화된 치면.
• Klingelnberg, Gleason 및 기타 치아 표준과 호환됩니다.

기술적인 매개변수 테이블

주요 응용

• 자동차 리어 액슬 디퍼렌셜 및 트랜스퍼 케이스
• 다양한 산업용 감속기 및 직각 기어박스
• 공작 기계 스핀들, 파워 터렛 및 밀링 헤드
• 로봇 관절 및 서보 조향 메커니즘
• 선박, 농업 및 광산 기계 변속기
• 항공우주 및 철도 운송 정밀 변속기
• 인쇄, 섬유 및 포장 기계용 직각 드라이브

제품 장점

• 직선 베벨 기어보다 변속기가 더 부드럽고 소음이 훨씬 적습니다.
• 강한 충격과 피로 저항으로 더 높은 하중 용량
• 90° 반전 드라이브로 설치 공간 절약
• 높은 정밀도, 작은 백래시 및 정확한 위치 결정
• 최대 10000rpm의 고속 작동에 적합
• 견고하고 내마모성이 있는 치면을 이용한 성숙한 열처리
• 사용자 정의 가능한 비표준 각도, 모듈 및 수정

생산과정

• 원료검사
• 단조/정밀 단조 블랭크
• 예열처리(노멀라이징)
• CNC 터닝
• 스파이럴 베벨 기어 밀링(Gleason / Klingelnberg)
• 침탄&담금질 + 저온템퍼링
• 단면 및 보어 정밀 연삭
• CNC 기어 연삭
• 디버링, 청소 및 결함 감지
• 정확도 및 메싱 검사
• 방청 처리 및 포장

주의사항

• 톱니 파손을 방지하기 위해 과부하 및 과속 작동은 엄격히 금지됩니다.
• 치아 표면의 연소 및 마모를 방지하기 위해 오일 없이 건식 주행을 금지합니다.
• 정밀한 손상을 방지하려면 설치 중에 치아 표면을 치지 마십시오.
• 먼지와 불순물이 들어가지 않도록 하우징을 밀봉해 두십시오.
• 작동 온도는 -20℃~100℃로 제어됩니다.
• 마모나 구멍이 과도할 경우 기어를 쌍으로 교체하십시오.
• 비정상적인 소음, 진동, 과열이 발생하면 즉시 정지하십시오.
• 부식을 방지하기 위해 건조하고 통풍이 잘되는 환경에 보관하십시오.

왜 우리를 선택합니까?

• 7축 CNC 연삭: 조용하고 내구성 있는 작동을 위해 공차가 ±5μm에 불과합니다.
• 강력한 기술 전문성: 나선형 베벨 기어 기술 분야의 박사 및 석사 전문가.
• 맞춤형 디자인: 사용자를 위한 고감속, 고속, 고부하, 저소음, 적은 잇수를 위한 솔루션
• 엄격한 테스트: Gleason 계측 시스템을 통한 100% 검사.
