기계 송전기 전동기 위한 행성 18CrNiMo7-6 단단한 기어 세트

기계 변속기 파워 드라이브용 유성 18CrNiMo7-6 경화 기어 세트

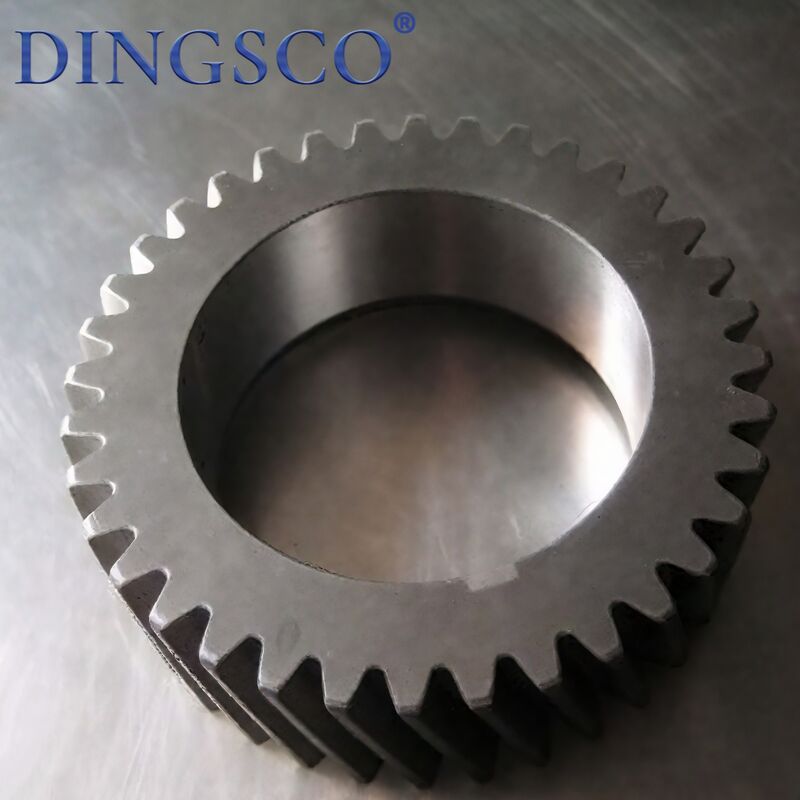

유성 기어는 주로 태양 기어, 유성 기어, 내부 링 기어 및 유성 캐리어로 구성된 고정밀 동축 전송 기어 세트입니다. 고강도 합금강을 정밀 가공하여 제작한 이 제품은 동축 구동, 속도 감소, 토크 증가, 균일한 하중 분배 및 컴팩트한 구조를 특징으로 합니다. 자동차 변속기, 신에너지 전기 차축, 산업용 감속기, 엔지니어링 기계 및 자동 장비에 널리 사용되며 제한된 공간에서 큰 속도 비율, 높은 토크 및 고효율 안정적인 전송을 실현하며 현대 동력 전달 시스템의 핵심 정밀 구성 요소로 사용됩니다.

제품특징

• 동심원 입력 및 출력 샤프트가 있는 통합 동축 전송으로 공간을 거의 차지하지 않습니다.
• 여러 유성 기어가 균일한 응력으로 공동으로 하중을 공유하고 하중 용량이 크게 향상되었습니다.
• 넓은 속도 비율 범위; 단일단과 다단의 조합으로 다양한 감속비를 실현합니다.
• 높은 전송 효율, 안정적인 작동, 저진동 및 저소음.
• 컴팩트하고 가벼운 구조로 일반 고정축 기어에 비해 크기가 작고 가볍습니다.
• 치면을 침탄, 담금질하여 경화시켜 높은 경도, 내마모성, 내충격성, 내피로성을 갖췄습니다.
• 정회전 및 역회전, 고속 고하중 및 장시간 연속 작동에 적합합니다.

기술적인 매개변수 테이블

주요 응용

• NEV 전기 구동 감속기 및 하이브리드 DHT 변속기
• 자동차 AT 및 DCT 변속기용 내부 유성 기어 세트
• 산업용 동축 유성 감속기 및 서보 정밀 감속기
• 건설기계용 변속기 부품 및 차량 트랜스퍼 케이스
• 로봇관절 및 기계팔용 정밀감속부품
• 풍력 및 태양광 발전 장비의 전송 메커니즘
• 철도 및 선박용 보조 동력 전달 시스템
• 자동장비 및 AGV 지능형 물류차량용 구동부품

제품 장점

• 동일한 부피의 일반 기어보다 부하 용량이 훨씬 높은 다중 기어 부하 공유 설계입니다.
• 동심 샤프트가 있는 동축 전송으로 컴팩트한 레이아웃으로 설치 공간을 최소화합니다.
• 다양한 속도 비율 범위, 다양한 감소 요구에 맞는 유연한 단일 및 다단계 조합.
• 낮은 에너지 소비로 단일 스테이지당 97% 이상의 높은 전송 효율을 제공합니다.
• 안정적인 작동, 작은 백래시, 낮은 진동 및 저소음으로 고속 조건에 적합합니다.
• 높은 구조적 강성, 충격 저항, 피로 저항 및 긴 수명.
• 전체 장비 무게를 크게 줄이는 뛰어난 경량화 이점.
• 속도 변경, 동력 분할 및 클러치 기능을 결합할 수 있는 유연한 전송 모드입니다.

생산과정

• 원료검사 → 2. 블랭크 정밀단조
• 예열처리(Normalizing & Stress Relief) → 4. Gear Blank의 CNC 터닝
• CNC 기어 호빙 → 6. 프로파일 및 리드 수정
• 침탄 및 담금질 강화 → 8. 응력 완화를 위한 저온 뜨임
• 보어, 단면 및 외부 원의 정밀 연삭
• 고정밀 마무리를 위한 CNC 기어 연삭
• 디버링, 청소 및 비파괴 결함 감지
• 치수, 백래시, 경도 등 종합검사
• 유성 세트 매칭, 녹 방지 처리, 청소 및 포장

주의사항

• 유성 기어는 완전히 일치하는 세트로 사용해야 합니다. 혼합 설치 및 무작위 교체는 엄격히 금지됩니다.
• 기어 파손 및 유성 캐리어 변형을 방지하기 위해 과속 및 과토크 과부하 작동은 금지됩니다.
• 치아 긁힘, 구멍 및 비정상적인 마모를 방지하기 위해 윤활유 없이 공회전하는 것은 금지됩니다.
• 프로파일 변형 및 정밀한 손상을 방지하려면 설치 중에 톱니 표면을 치지 마십시오.
• 유성 기어에 균일한 하중을 보장합니다. 간격이 고르지 않으면 부분 부하 및 조기 고장이 발생합니다.
• 먼지와 불순물로 인해 마모가 발생하지 않도록 하우징을 밀봉한 상태로 유지하십시오.
• 고온 윤활유 고장을 방지하려면 작동 온도가 정격 범위를 초과해서는 안 됩니다.
• 비정상적인 소음, 심한 진동 또는 과열이 발생하면 유지 관리를 위해 즉시 기계를 정지하십시오.
• 기어가 심하게 마모되거나 흠집이 나거나 구멍이 난 경우 전체 세트를 일체로 교체해야 합니다.
• 정밀도에 영향을 미치는 부식을 방지하기 위해 방청 처리된 건조하고 통풍이 잘되는 환경에 보관하십시오.

왜 우리를 선택합니까?

• 7축 CNC 연삭: 고정밀 7축 CNC 연삭기를 채택하여 공차를 ±5μm까지 엄격하게 유지하여 기어가 조용하고 원활하게 작동하며 뛰어난 내구성을 보장합니다.
• 강력한 기술 전문성:당사의 핵심 R&D 팀에는 나선형 베벨 기어 기술을 전문으로 하는 박사 및 석사 전문가가 포함되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
• 엄격한 테스트 및 높은 정밀도: 모든 기어는 Gleason 계측 시스템으로 100% 검사를 거칩니다. 우리는 치형 및 방향 오류에 대한 엄격한 제어를 통해 DIN 6 등급 정확도를 달성하여 품질을 업계 최고의 수준으로 유지합니다.
• 높은 전송 효율:당사의 기어 설계는 최대 300:1의 단일 단계 감속비를 지원하며 실제 전송 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
• 뛰어난 내구성 및 경제성:당사의 기어는 수명 주기 비용을 40% 낮추고 고장률을 0.5% 미만으로 제공하여 장기간 안정적인 작동을 보장하고 유지 관리 비용을 절감합니다.
• 빠른 응답 및 짧은 리드타임:디지털화된 생산 프로세스를 통해 납품 주기를 영업일 기준 20일로 단축하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
• 전문적인 맞춤형 디자인 기능: 우리는 실제 작업 조건을 기반으로 고감속, 고속, 고하중, 저소음 및 특수 작은 톱니 프로파일이 필요한 응용 분야에 대한 완전 맞춤형 기어 솔루션을 제공합니다.
