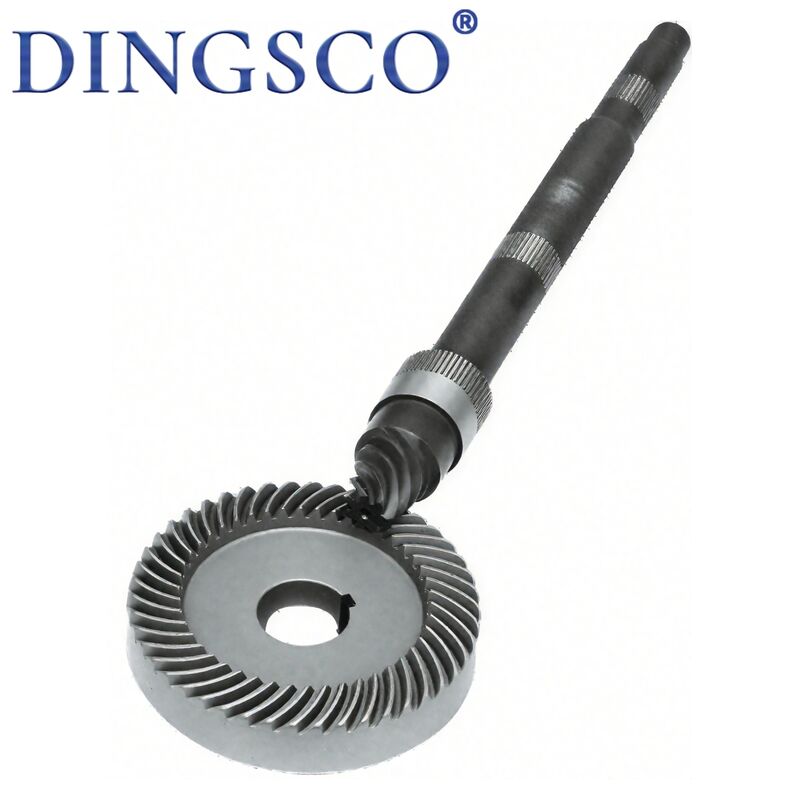

180 폴리싱 머신 변속기용 42CrMo 유성 산업용 기어 세트
180개의 연마기 기어는 핵심 전달 부품입니다.직경 180mm의 수직/일반 연마기, 포함태양 기어, 유성 기어, 내부 링 기어, 스핀들 스퍼/헬리컬 기어, 타이밍 기어, YCP180, HY-180, YH2M8180 등과 호환됩니다.20CrMnTi/40Cr/42CrMo~와 함께침탄/고주파 경화 + 정밀 연삭, 그들은 특징높은 토크, 내충격성, 내마모성, 저소음, 높은 평행성 및 긴 서비스 수명. 그들은 다음을 위해 전력을 전달합니다.연마 디스크 회전, 공작물 회전/회전, 압력 조정, 가변 주파수 속도 제어, 직접 결정평탄도, 거칠기 Ra≤0.08μm, 연마 균일성, 수율 ≥98.5%. 광학 유리, 사파이어, 세라믹, 반도체, 금속 부품의 정밀 연마를 위한 "투과 심장"입니다.
제품특징
- 높은 토크 및 내구성: 모듈 1.5~3.0mm, 두꺼워진 치근, 내구성50~200N·m11kW 메인 모터와 호환되는 토크.
- 정확한 전달 및 평탄도: ISO 6급 정밀도, 치면 Ra≤0.4μm,평행도 ≤0.008mm, 균일한 공작물 연마.
- 마모 및 충격 저항, 긴 수명: HRC 56–62 치면, 케이스 깊이 0.8–1.5mm, 수명≥8000시간, 슬러리/먼지 환경에 적응합니다.
- 저소음 및 원활한 작동: 나선형/유성형 맞물림, 틈새 0.08~0.12mm, 소음68dB 이하, 고속에서는 진동이 없습니다.
- VFD 호환 및 안정적인 속도: 적응하다0~3000rpm가변 주파수, 부드러운 정방향/역방향, 건너뛰기/재밍 없음.
- 행성 구조 및 정확한 비율: 태양+행성+링기어 세트, 비율3:1~10:1, 정확한 회전/회전 동기화.
- 먼지/부식/내유성: 흑화+방청유/니켈도금, 적응력수성 슬러리, 먼지, 습기.
- 폭넓은 호환성 및 손쉬운 유지보수: 주류 180 모델에 적합,직접 교체, 재설계 없음, 공통 재고.
기술적인 매개변수 테이블
| 기어 유형 |
썬기어, 플래닛기어, 링기어, 스핀들기어(스퍼/헬리컬), 동기기어 |
| 공통 모듈 |
1.5 / 2.0 / 2.5 / 3.0mm |
| 치아 개수 범위 |
썬 기어 18–30, 플래닛 기어 30–50, 링 기어 80–120 |
| 전송 비율 |
3:1 / 4:1 / 5:1 / 7:1 / 10:1 (유성체) |
| 압력각 |
20°(표준) |
| 주요 재료 |
20CrMnTi(침탄처리), 40Cr(고주파 경화), 42CrMo(중부하용) |
| 치아 표면 경도 |
HRC 56–62 |
| 정격 속도 |
스핀들 ≤ 3000rpm, 폴리싱 디스크 ≤ 120rpm
정격 토크: 50~200 N·m(비율에 따라 다름) |
| 전송 효율성 |
≥ 93%(윤활) |
| 표면 거칠기 |
Ra ≤ 0.4μm(치아 표면) |
작동 원리
- 전원 입력: 모터는 스핀들/선 기어를 구동하여 고속, 저토크 동력을 전달합니다.
- 유성 감속 및 토크 부스트: 썬 기어는 유성 기어를 구동하여 링 기어를 중심으로 회전 및 회전하고, 속도를 3~10배 줄이고, 토크를 증폭시키며, 연마 디스크를 저속 및 높은 토크로 구동합니다.
- 공작물 회전 + 회전: 유성 기어는 회전(유성 캐리어 사용) + 회전(메싱)을 위해 공작물 캐리어를 구동하고 모든 표면에서 균일한 연마를 수행합니다.
- 고정축 동기 구동: 스핀들 헬리컬 기어가 상부/하부 샤프트/압력 메커니즘을 구동하고 디스크 압력과 속도를 동기식으로 제어하여 평탄도를 보장합니다.
- VFD 속도 제어 및 정방향/역방향: 기어는 부드러운 속도 조정 및 양방향 작동을 위해 VFD 모터에 적합하며 거친/마무리/초미세 연마에 적합합니다.
- 정밀한 메싱 및 위치 지정: 정밀 연삭 + 쌍 랩핑, 중앙 접촉 영역, 균일한 백래시, 낮은 진동 및 높은 평탄도.
주요 응용
- 광학 부품 연마: 180mm 구면/비구면 렌즈, 프리즘, 사파이어 창.
- 반도체/경질 취성 재료: 실리콘 웨이퍼, SiC, 세라믹 기판, 유리 커버 플레이트.
- 금속 거울 연마: 스테인레스 스틸, 알루미늄, 구리 디버링 및 거울 마감.
- 평면 연마기 변속기: YCP180, HY-180, YH2M8180 등을 위한 유성/스핀들 기어 세트.
- 플래닛 휠/캐리어 드라이브: 양면 폴리셔용 공작물 회전/회전 메커니즘으로 균일성을 보장합니다.
- VFD 속도 제어 시스템: 0~3000rpm VFD 모터에 적응하고 거친/끝 속도 전환.
- 압력 조정 메커니즘: 기어는 정밀한 연마 압력 제어를 위한 리프팅/프레스 구성 요소를 구동합니다.
- 노후장비 교체 : 18B-9P, YH2M8180 등 기어세트 교체
제품 장점
- 높은 토크 및 고강도, 두꺼운 재료 걱정 없음: 유성 구조 + 두꺼워진 치근, 최대 토크 200N·m, 11kW 모터와 호환 가능, 두꺼운 유리/세라믹에 치핑 없음.
- 정밀한 전송 및 상단 평탄도: ISO 등급 6 + 정밀 연삭, 평탄도 ≤0.008mm, Ra≤0.08μm, 광학 등급 연마 품질.
- 내마모성 및 긴 수명, 낮은 유지 관리: HRC 56–62 + 깊은 경화, 수명 ≥8000시간, 먼지/슬러리 환경에서 안정적입니다.
- 저소음 및 원활한 작동, 더 높은 수율: 나선형 + 유성 메싱, 소음 ≤68dB, 저진동, 공작물 수율 ≥98.5%.
- VFD 호환 및 다중 프로세스 지원: 0~3000rpm의 부드러운 속도 제어, 거친/마무리/초미세 연마를 위한 단일 기어 세트.
- 유성 동기화 및 균일한 연마: 정확한 회전+회전 조정, 전체 표면 적용, 균일한 두께.
- 먼지/부식 방지, 열악한 환경 내성: 흑화/니켈 도금, 수성 슬러리 방지, 먼지, 습기, 낮은 고장률.
- 완벽한 호환성 및 손쉬운 교체: 주류 180 모델에 적합하며 sun+planet+링 기어 세트 교체가 가능하며 재설계가 필요하지 않습니다.
왜 우리를 선택합니까?
- 7축 CNC 연삭: 고정밀 7축 CNC 연삭기를 채택하여 공차를 ±5μm까지 엄격하게 유지하여 기어가 조용하고 원활하게 작동하며 뛰어난 내구성을 보장합니다.
- 강력한 기술 전문성:당사의 핵심 R&D 팀에는 나선형 베벨 기어 기술을 전문으로 하는 박사 및 석사 전문가가 포함되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
- 엄격한 테스트 및 높은 정밀도: 모든 기어는 Gleason 계측 시스템으로 100% 검사를 거칩니다. 우리는 치형 및 방향 오류에 대한 엄격한 제어를 통해 DIN 6 등급 정확도를 달성하여 품질을 업계 최고의 수준으로 유지합니다.
- 높은 전송 효율:당사의 기어 설계는 최대 300:1의 단일 단계 감속비를 지원하며 실제 전송 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
- 뛰어난 내구성 및 경제성:당사의 기어는 수명 주기 비용을 40% 낮추고 고장률을 0.5% 미만으로 제공하여 장기간 안정적인 작동을 보장하고 유지 관리 비용을 절감합니다.
- 빠른 응답 및 짧은 리드타임:디지털화된 생산 프로세스를 통해 납품 주기를 영업일 기준 20일로 단축하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
- 전문적인 맞춤형 디자인 기능: 우리는 실제 작업 조건을 기반으로 고감속, 고속, 고하중, 저소음 및 특수 작은 톱니 프로파일이 필요한 응용 분야에 대한 완전 맞춤형 기어 솔루션을 제공합니다.
