산업 기계를 위한 20CrMnTi 고정밀 HRC25~38 직선 베벨 기어

20CrMnTi 고 정밀 HRC25 ~ 38 산업용 기계에 대한 직렬 베블 기어

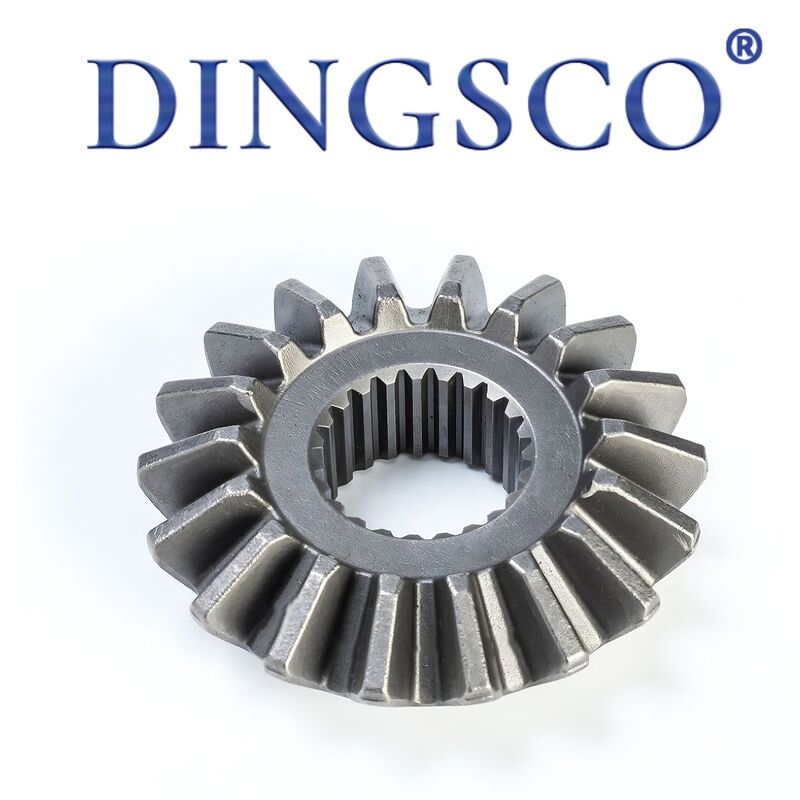

직선 굽기 기어 (straight bevel gear) 는 직선 굽기 기어 (straight miter gear) 라고도 불리며, 삐치 코너의 생성 선과 평행한 이빨 흔적, 항상 짝이 된 세트에서 적용됩니다.그것은 교차 샤프트 (표준 90°) 사이에 토크와 회전 전력을 전송주요 원자재: 45# 스틸, 40Cr, 20CrMnTi, 42CrMo, 세 가지 열처리 옵션: 경제를 위해 표준화, 중량 부하에 대한 인덕션 경화,중량 부하에 대한 탄화탄소화 경화· 정밀도 ISO6~9 / JIS4~7빅엔드 모듈- 크게 환기, 농업 기계, 포장 기계, 기계 도구, 건설 기계, 자동 차차 및 자동화 스티어링 유닛에 사용직선속 ≤5m/s의 낮은/중기속도에 적합합니다., 간단한 구조, 쉬운 가공 & 비용 효율적인 특징.

제품 특성

• 90° 보조지휘: 수직 전력 전송을 쉽게 실현, 스퍼 실린더 기어에 사용할 수 없습니다.
• 직선 치아 프로필: 제로 나선 각도, 쉬운 계산, 표준 굽기 기어 플랜 / 호버로 대량 생산.
• 안정적인 축 추진력: 회전 방향, 간단한 베어링 구성 및 더 높은 조립 용도와 함께 변하지 않는 축 힘.
• 이중 강도 설계: 경화 치아 HRC52 ~ 62 착용 저항, 경화 코어 HRC25 ~ 38 골절 방지.
• 다중 포어 옵션: 평면 뚫림, 키웨이 뚫림, 정제 나사 뚫림, 표준 H7 용도.
• 높은 조립 용도: 작은 셰프트 오차에 민감하지 않으며, 작은 설치 오류로 인한 꽉 막히거나 괴상한 마모가 없습니다.
• 비용 경쟁력: 대량 생산에 대한 나선 bevel gear에 비해 30% 낮은 비용 & 짧은 납품 시간.
• 맞춤형 경직 방지 가공: 검정화, 엽산화, 가연화, 먼지와 습한 환경에 대한 경직 방지 기름.

기술 매개 변수 표

주요 응용

• 직각 환속기: 90° 스티어링 기어박스 및 환속기
• 농업 기계: 수확기, 이식기, 사료 혼합기 스티어링 세트.
• 가벼운 자동화: 포장기, 레이블러, 컨베이어, 엘리베이터 직각 구동
• 기계 도구: 턴 피드 박스, 드릴 스핀드 드라이브, 작은 분할 머리의 부품.
• 건설 및 자동차: 가벼운 트럭 차차, 미니 발굴기 슬레이, 트럭 크레인 스티어링 어셈블리.
• 작은 장비: 전력 도구, 피트니스 기계, 밸브 액추에이터, 정원 트림머 예비 부품.
• 해외 교체: KHK/MISUMI 표준 장비, 시장 후 서비스 부품에 대한 교환 예비 부품.

제품 장점

• 유연한 스티어링: 셰프 전력 회전을 교차하는 저렴한 솔루션, 컴팩트 레이아웃 설치 공간을 절약합니다.
• 간편한 제조: 특수 나선 기어 기계없이 표준 벡블 플레너 / 호버로 가공, 빠른 배달.
• 편리한 조립: 작은 샤프트 오프셋에 대한 높은 관용, 정밀 고정 장치없이 쉬운 필드 설정.
• 비용 효율: 55% ~ 70% 가격의 동등한 나선 굽기 기어, 명백한 비용 대량 주문을 위해 아래.
• 범용 교환: 수입 부품의 직접 교체에 MISUMI/KHK와 일치하는 차원.
• 낮은 유지보수: 간단한 지방 윤활, 단지 실패 한 번 커플링 세트를 교체.

생산 과정

• 원자재 검사: 스펙트럼 테스트 및 결함 검출
• 절단 및 거친 회전: 막대 절단, 코너, 구멍 및 참조 면에 대한 CNC 거친 회전.
• 기어 절단: 직선 굽은 플레너 / CNC 굽은 굽는 기계 치아 형성.
• 샴퍼 & 데버: 치아 끝 & 구멍 데버 비정상적인 소음 & 샤프 스크래치를 제거하기 위해.
• 전체적인 완화: 45#/40Cr를 대량 완화하여 부러지지 않는 기판의 강도를 향상시킵니다.
• 치아 경화: 중량 부하에 대한 인덕션 경화; 중량 부하에 대한 20CrMnTi 부품에 대한 탄화화.
• 정밀 밀링: ISO6~7 역반응 및 치아 프로필 허용을 충족시키기 위해 고 정밀 기어 밀링.
• 구멍 처리: 키웨이 부착, 탭 구멍 가공, H7 용도로 구멍 닦기.
• 반성식 마감: 흑색/포스파팅/연금 + 보존 기름
• 쌍 테스트 실행: 짝짓기 시험 롤링, 접촉 패턴 및 최종 QC 및 포장 전에 매끄러운 검사.

왜 우릴 선택했지?

• 7축 CNC 밀링: 우리는 고정밀 7축 CNC 썰기 기계를 채택하고 ±5μm까지의 허용을 유지하여 기어가 조용하고 부드럽고 뛰어난 내구성을 보장합니다.
• 강력한 기술 기술력:우리의 핵심 R&D 팀에는 나선 굽기 기어 기술에 특화된 박사 및 석사 전문가가 포함되어 있으며 복잡한 프로젝트에 강력한 기술 지원을 제공합니다.
• 엄격한 테스트와 높은 정확성: 모든 기어들은 글리슨 측정 시스템으로 100% 검사를 받습니다. 우리는 치아 프로필과 방향 오류에 대한 엄격한 통제와 함께 DIN 6등급 정확성을 달성할 수 있습니다.업계 최고 수준의 품질을 유지.
• 높은 전송 효율성:우리의 기어 디자인은 최대 300의 단일 단계 감소 비율을 지원합니다:1, 실제 전송 효율이 95% 이상으로 에너지 사용량을 크게 향상시킵니다.
• 우수한 내구성 및 비용 효율성:우리의 기어는 40%의 낮은 수명 주기의 비용과 0.5% 이하의 실패율을 제공합니다. 안정적인 장기 운영과 유지 보수 비용을 줄여줍니다.
• 빠른 응답 & 짧은 리드 타임:디지털화된 생산 과정의 지원으로, 우리는 배달 주기를 20일로 단축하여 프로젝트 개발과 시작을 가속화할 수 있습니다.
• 전문적인 맞춤형 설계 능력: 우리는 높은 절감, 고속, 무거운 부하, 소음, 그리고 특수 작은 치아 프로파일을 필요로 하는 애플리케이션에 대한 완전히 맞춤형 기어 솔루션을 제공합니다.
