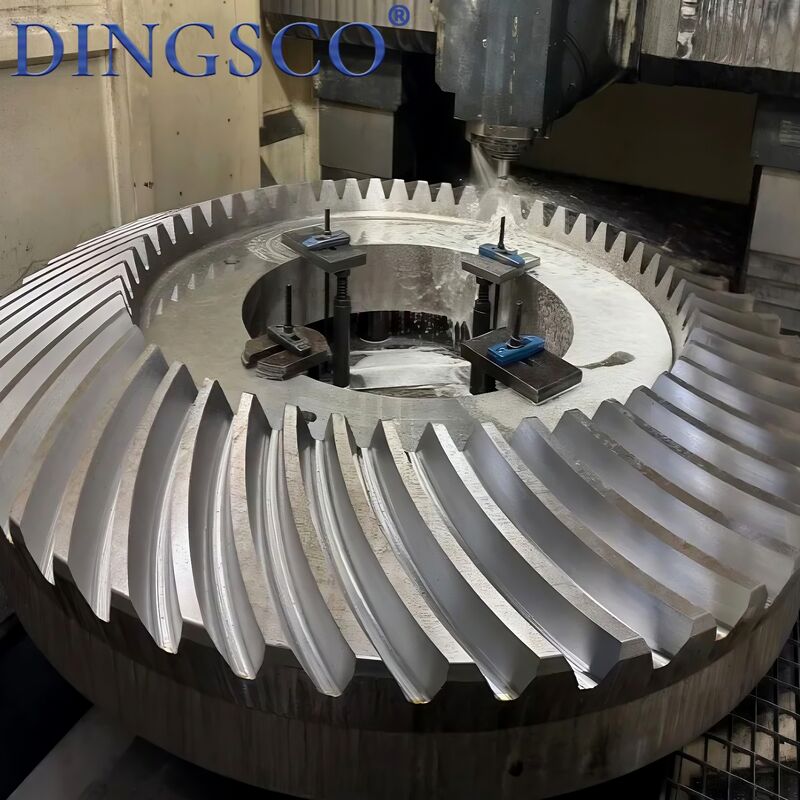

고속 산업용 변속기용 20CrMnTi 고부하 용량 스파이럴 베벨 기어

20CrMnTi 고속 산업 송전기용 무거운 부하 용량 나선 비벨 기어

나선 굽기 기어 (스파이럴 굽기 기어라고도 알려져) 는 간 간 전력 전송을 위한 핵심 정밀 전송 구성 요소입니다.교차축(일반적으로 90°) 곡선형 나선형 치아를 가지고 있으며, 직선형 굽기 기어보다 부드러운 전송, 더 높은 부하 용량 및 소음도 낮습니다.자동차와 같은 고속 및 무거운 부하 분야에서 널리 사용됩니다., 공학 기계, 감축기, 항공 우주, 선박 등

제품 특성

• 회전형 구부러진 치아 구조: 이빨 흔적은 활 나선형, 즉각적인 충돌없이 점진적인 매시 접촉
• 샤프트 각 조정: 주로 90° 교차 축에 사용된다. 30°~150° 비직각 전송에 맞춤형
• 높은 정밀도: 산업용 등급 ISO 5?? 7 (GB/T 11365), 3?? 5까지의 정밀 등급
• 복합 부하 용량: 균형 잡힌 스트레스로 반사 및 축력을 받으며 토크를 전송
• 낮은 소음 & 부드러운: 큰 접촉 비율, 여러 치아 매시, 작은 진동 및 충격, 직선 치아보다 10~15dB 낮은 노이즈
• 높은 효율성 과 내구성: 전송 효율 95%~98%, 마모 저항성, 구덩이 방지성, 긴 사용 수명
• 다양 한 재료: 주로 합금 구조용 스틸 (20CrMnTi, 20CrMo, 42CrMo), 인덕션/카버라이징 진압으로 강화

기술 매개 변수 표

작동 원칙

• 공간 Meshing 전송: 축은 교차 (일반적으로 90 °), 치아는 피침형 & 나선형으로 분포, 수직 방향 변경 + 토크 전송을 실현
• 점진적 매시: 치아는 끝에서 점차적으로 연결, 완전한 접촉, 부드러운 해제
• 다발식 부하: 접촉 비율 ε=1.5 ∆2.52~3 쌍의 치아 동시에 부하, 균일한 부하 분포 & 더 큰 용량
• 힘 균형: 촉수, 광선 및 축력을 생성; 축 추진력을 지원하는 데 필요한 일치 된 베어링
• 일정한 비율: 치아 비율 = 역속도 비율 (i=Z2/Z1=n1/n2), 정확하고 안정적인 전송

주요 응용 분야

• 자동차: 차차, 전송 케이스, 구동 축 (핵 응용 프로그램)
• 기계 기계: 주요 환속기, 스티어링, 발굴기, 로더, 롤러의 린치 시스템
• 산업용 환속기: K/S 시리즈 나선 굽은 변속기, 변속기 변속기, 속도 증대기
• 기계 도구: 스핀드 드라이브, 공급 메커니즘, 굴착/밀링/밀링 기계의 도구 변경 디버터
• 항공우주: 항공기 착륙체, 엔진 드라이브, 헬리콥터 꼬리 로터 시스템
• 해군: 추진력, 스티어링 기기, 윈드 라스, 래치 커브 드라이브
• 새로운 에너지: 풍력 터빈 기어 / 피치, PV 추적 드라이브, 에너지 저장 장비
• 기타: 인쇄, 섬유, 식품, 석유, 금속, 철도 운송의 고속 및 중량 전송

제품 장점

• 고속 안정성: 급진적인 매시, 낮은 충격, 3000~12000rpm 초고속에 적합
• 무거운 부하 용량: 직선 벡 셔터보다 30%~60% 더 높은 부하 용량, 구부러지지 않는, 구멍을 방지하는, 충격 저항
• 극저소음: 정밀 마운드/발아치 치아, 치아보다 소음 60~70dB, 10~15dB 낮다.
• 높은 효율성 및 에너지 절감: 효율성 95%~98%, 일반 굽기 기어보다 3%~8% 높습니다. 장기 에너지 절감
• 정밀 전송: 일정한 비율, 작은 반작용 (0.02~0.1mm), 높은 위치 정확성
• 컴팩트 구조: 공간 방향 변경, 공간 절약, 가볍고 컴팩트한 장비에 이상적입니다.
• 장수기: 고품질의 철강 + 강화 된 열처리, 일반 기어보다 40%~80% 더 긴 수명
• 폭넓은 적응력: 90°/90°가 아닌 샤프트, 단일/다단계, 감소/증대/변경

왜 우릴 선택했지?

• 7축 CNC 밀링: 우리는 고정밀 7축 CNC 썰기 기계를 채택하고 ±5μm까지의 허용을 유지하여 기어가 조용하고 부드럽고 뛰어난 내구성을 보장합니다.
• 강력한 기술 기술력:우리의 핵심 R&D 팀에는 나선 굽기 기어 기술에 특화된 박사 및 석사 전문가가 포함되어 있으며 복잡한 프로젝트에 강력한 기술 지원을 제공합니다.
• 엄격한 테스트와 높은 정확성: 모든 기어들은 글리슨 측정 시스템으로 100% 검사를 받습니다. 우리는 치아 프로필과 방향 오류에 대한 엄격한 통제와 함께 DIN 6등급 정확성을 달성할 수 있습니다.업계 최고 수준의 품질을 유지.
• 높은 전송 효율성:우리의 기어 디자인은 최대 300의 단일 단계 감소 비율을 지원합니다:1, 실제 전송 효율이 95% 이상으로 에너지 사용량을 크게 향상시킵니다.
• 우수한 내구성 및 비용 효율성:우리의 기어는 40%의 낮은 수명 주기의 비용과 0.5% 이하의 실패율을 제공합니다. 안정적인 장기 운영과 유지 보수 비용을 줄여줍니다.
• 빠른 응답 & 짧은 리드 타임:디지털화된 생산 과정의 지원으로, 우리는 배달 주기를 20일로 단축하여 프로젝트 개발과 시작을 가속화할 수 있습니다.
• 전문적인 맞춤형 설계 능력: 우리는 높은 절감, 고속, 무거운 부하, 소음, 그리고 특수 작은 치아 프로파일을 필요로 하는 애플리케이션에 대한 완전히 맞춤형 기어 솔루션을 제공합니다.
