산업 기계용 20CrMnTi 나선형 베벨 고정밀 저소음 기어

20CrMnTi 나선형 베벨 고정밀 저소음 기어 산업용 기계용

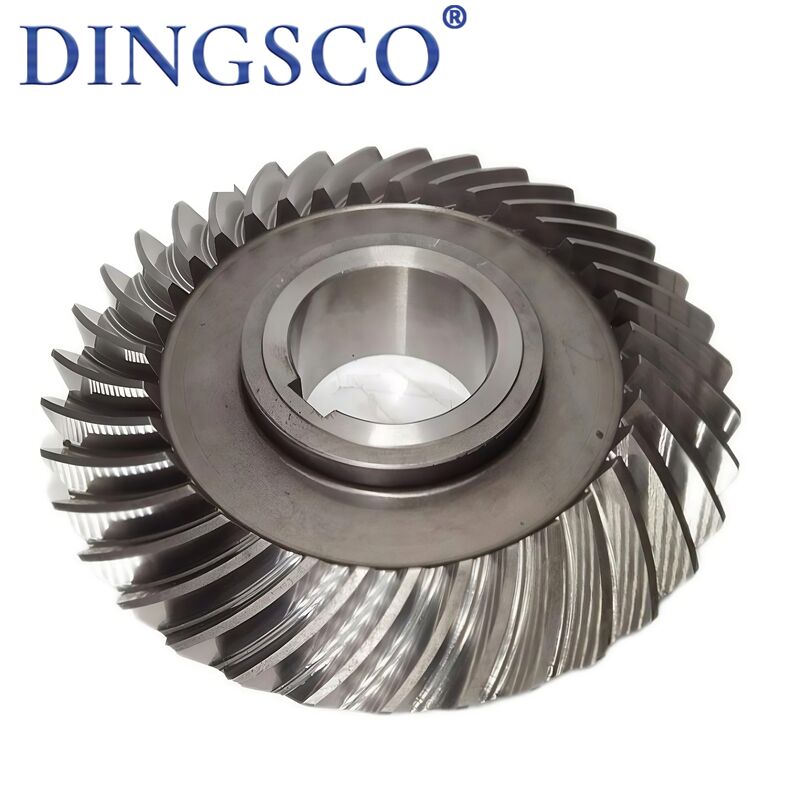

나선형 베벨 기어(나선형 베벨 기어라고도 함)는 동력 전달을 위한 핵심 정밀 전송 부품입니다.교차하는 샤프트(일반적으로 90도). 곡선형 나선형 치아로 인해 직선형 베벨 기어보다 부드러운 전송, 더 높은 부하 용량 및 더 낮은 소음이 특징이며 자동차, 엔지니어링 기계, 감속기, 항공 우주, 선박 등과 같은 고속 및 중부하 분야에서 널리 사용됩니다.

제품 특징

• 나선형 곡선 치아 구조: 치아 흔적은 호 나선형이며, 순간적인 충격 없이 점진적인 메싱 접촉
• 샤프트 각도 적응: 주로 90도 교차하는 샤프트용; 30도-150도 비직각 전송용 맞춤 제작 가능
• 고정밀 등급: 산업 등급 ISO 5-7 (GB/T 11365), 정밀 등급 최대 3-5
• 복합 하중 용량: 응력 균형을 유지하면서 레이디얼 및 축 방향 힘을 지지하면서 토크 전달
• 저소음 및 부드러움: 큰 접촉비, 다중 치아 메싱, 작은 진동 및 충격, 직선 치아보다 10-15dB 낮은 소음
• 고효율 및 내구성: 전송 효율 95%-98%, 내마모성, 내피팅성, 긴 수명
• 다양한 재료: 주로 합금 구조강(20CrMnTi, 20CrMo, 42CrMo), 유도/침탄 담금질로 강화

기술 매개변수 표

작동 원리

• 공간 메싱 전송: 축이 교차하고(일반적으로 90도), 치아가 원뿔형 및 나선형으로 분포되어 수직 방향 변경 + 토크 전송 실현
• 점진적 메싱: 치아가 끝에서부터 점진적으로 맞물리고, 완전한 접촉, 부드러운 분리 - 순간적인 충격 없음, 직선 치아보다 부드러움
• 다중 치아 하중: 접촉비 ε=1.5-2.5, 2-3 치아 쌍이 동시에 하중을 받으며, 균일한 하중 분포 및 더 높은 용량
• 힘 균형: 접선력, 레이디얼력 및 축 방향 힘 생성; 축 방향 추력을 지지하기 위해 일치하는 베어링 필요
• 일정한 비율: 치아 비율 = 역 속도 비율 (i=Z₂/Z₁=n₁/n₂), 정확하고 안정적인 전송

주요 응용 분야

• 자동차: 차동 장치, 트랜스퍼 케이스, 구동 액슬 (핵심 응용 분야)
• 엔지니어링 기계: 굴삭기, 로더, 롤러의 주 감속기, 조향, 윈치 시스템
• 산업용 감속기: K/S 시리즈 나선형 베벨 기어박스, 기어 분배기, 속도 증가기
• 공작 기계: 보링/밀링/연삭 기계의 스핀들 구동, 공급 메커니즘, 공구 교환기 분배기
• 항공 우주: 항공기 랜딩 기어, 엔진 구동, 헬리콥터 테일 로터 시스템
• 해양: 추진, 조향 장치, 윈드라스, 해치 커버 구동
• 신에너지: 풍력 터빈 요/피치, PV 추적기 구동, 에너지 저장 장비
• 기타: 인쇄, 섬유, 식품, 석유, 야금, 철도 운송 분야의 고속 및 중부하 전송

제품 장점

• 고속 안정성: 점진적 메싱, 저충격, 3000-12000rpm 초고속에 적합
• 중부하 용량: 직선형 베벨 기어보다 30%-60% 높은 하중 용량, 내굽힘성, 내피팅성, 내충격성
• 초저소음: 정밀 연삭/래핑된 치아, 소음 60-70dB, 직선 치아보다 10-15dB 낮음
• 고효율 및 에너지 절약: 효율 95%-98%, 일반 베벨 기어보다 3%-8% 높음, 장기적인 동력 절약
• 정밀 전송: 일정한 비율, 작은 백래시(0.02-0.1mm), 높은 위치 결정 정확도
• 컴팩트한 구조: 공간 방향 변경, 공간 절약, 경량 및 컴팩트 장비에 이상적
• 긴 수명: 고품질 강철 + 강화 열처리, 일반 기어보다 40%-80% 긴 수명
• 광범위한 적응성: 90도/비 90도 샤프트, 단일/다단, 감속/증속/분배용 설계 가능

왜 우리를 선택해야 할까요?

• 7축 CNC 연삭: 고정밀 7축 CNC 연삭기를 사용하여 ±5μm의 공차를 유지하여 기어가 조용하고 부드럽게 작동하며 뛰어난 내구성을 보장합니다.
• 강력한 기술 전문성: 당사의 핵심 R&D 팀은 나선형 베벨 기어 기술을 전문으로 하는 박사 및 석사 전문가로 구성되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
• 엄격한 테스트 및 고정밀: 모든 기어는 Gleason 계측 시스템으로 100% 검사됩니다. 엄격한 치아 프로파일 및 방향 오류 제어를 통해 DIN 6 등급 정확도를 달성하여 업계 선도적인 품질을 유지합니다.
• 높은 전송 효율: 당사의 기어 설계는 최대 300:1의 단일 단 감속비를 지원하며, 실제 전송 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
• 뛰어난 내구성 및 비용 효율성: 당사의 기어는 40% 낮은 수명 주기 비용과 0.5% 미만의 고장률을 제공하여 안정적인 장기 작동과 유지 보수 비용 절감을 보장합니다.
• 빠른 응답 및 짧은 리드 타임: 디지털화된 생산 공정의 지원을 통해 배송 주기를 단 20영업일로 단축하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
• 전문 맞춤 설계 능력: 실제 작업 조건에 따라 고감속, 고속, 중부하, 저소음 및 특수 소형 치아 프로파일이 필요한 응용 분야에 대한 완전 맞춤형 기어 솔루션을 제공합니다.
