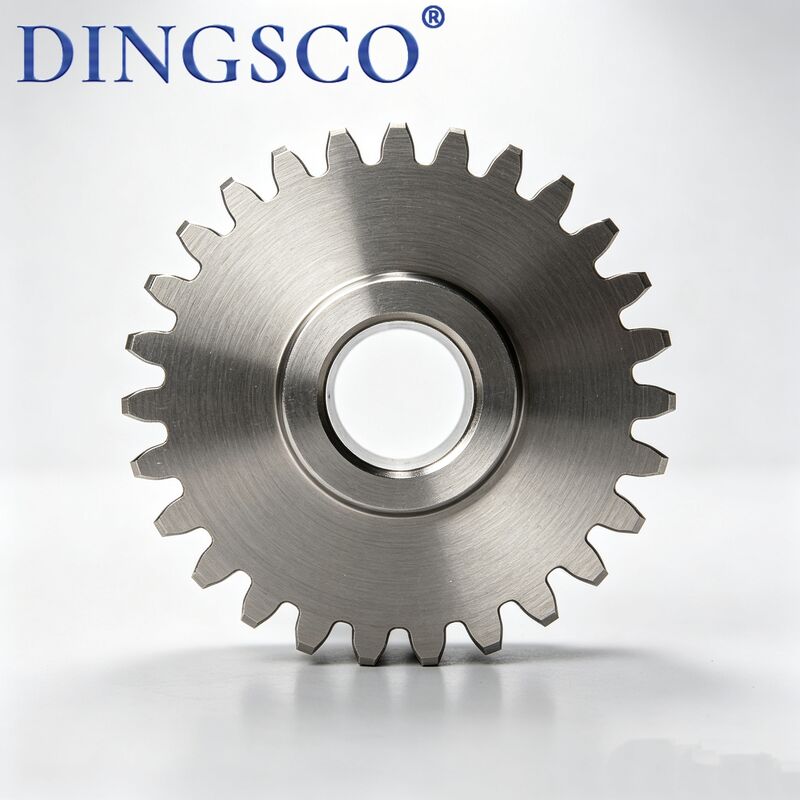

기계 공구를 이용한 경화 치면 스퍼 기어의 맞춤형 고정밀 연삭

기계 공구를 이용한 경치 치면 스퍼 기어의 맞춤형 고정밀 연삭

스퍼 기어는 가장 기본적이고 널리 사용되는 고정 축 기어이며, 치형이 기어 축에 평행하고 주로 덧살, 밑면, 치면, 피치 등의 구조로 구성됩니다. 고품질 강철을 정밀 가공 및 열처리하여 제작되며, 구조가 간단하고 전달이 안정적입니다. 주로 평행 축 간의 동력 전달 및 속도 변경에 사용되며, 감속, 토크 증가, 속도 증가 전달을 실현하고 경하중, 중하중 및 일부 중하중 작업 조건에 적합합니다. 산업 기계, 자동차, 농업 기계, 전동 공구, 자동화 장비 등 다양한 분야에서 널리 사용되며, 기계 전달 시스템에서 필수적인 기본 부품입니다.

제품 특징

• 치형이 축에 평행하고 구조가 간단하며 가공 기술이 성숙하고 생산 비용이 저렴합니다.
• 안정적인 전달, 평행 축 정/역방향 전달에 적합하며 정확하고 일정한 전달비를 가집니다.
• 물림 시 선 접촉, 균일한 힘, 안정적인 하중 지지 성능으로 경하중 및 중하중 조건에 적합합니다.
• 요구 사항에 따라 일반 정밀도 및 정밀도로 가공할 수 있어 다양한 시나리오에 적응할 수 있습니다.
• 설치가 용이하고 복잡한 위치 지정이 필요 없으며 상호 교환성이 뛰어나 유지 보수 및 교체가 쉽습니다.
• 치면을 강화하여 내마모성, 내피로성 및 긴 수명을 가질 수 있습니다.
• 축 방향 힘이 발생하지 않아 베어링에 가해지는 부하가 작고 전체 기계의 작동 손실을 줄입니다.

기술 매개변수 표

주요 적용 분야

• 자동차 산업: 변속기, 차동 장치, 조향 시스템, 엔진 보조 동력 전달
• 농업 기계: 트랙터, 수확기, 로터리 경운기 및 파종기의 동력 전달 장치
• 산업 기계: 감속기, 팬, 워터 펌프, 컨베이어, 공작 기계 스핀들 동력 전달
• 전동 공구: 전동 드릴, 각도 그라인더 및 절단기의 감속 동력 전달 부품
• 자동화 장비: AGV 차량, 조립 라인, 로봇 보조 동력 전달
• 경공업 기계: 인쇄기, 섬유 기계, 포장 기계, 식품 기계
• 중장비: 광산 장비, 야금 장비 및 건설 기계의 보조 동력 전달
• 소형 장비: 장난감, 계측기 및 미터, 소형 모터의 동력 전달

제품 장점

• 구조가 간단하고 가공 기술이 성숙하며 생산 비용이 저렴하고 비용 효율성이 높습니다.
• 정확한 전달, 일정한 전달비, 축 방향 힘 없음, 베어링 부하 작음.
• 설치가 용이하고 복잡한 위치 지정이 필요 없으며 상호 교환성이 뛰어나 유지 보수 비용이 저렴합니다.
• 넓은 적용 범위, 정밀도 및 재질을 작업 조건에 따라 조정할 수 있어 경하중에서 중하중까지 적응 가능합니다.
• 높은 전달 효율, 단일 스테이지 효율 ≥ 96%, 에너지 소비 손실 작음.
• 다양한 방법으로 치면을 강화할 수 있어 내마모성, 내피로성 및 긴 수명을 가집니다.
• 제어 가능한 소음, 정밀 스퍼 기어는 작동 소음이 낮아 저소음 작업 조건에 적합합니다.
• 완전한 사양, 비표준 모듈, 치수 및 크기로 맞춤 제작하여 개인화된 요구 사항을 충족할 수 있습니다.

생산 공정

• 원자재 검사 → 2. 강재 절단, 단조 성형(중하중 기어) / 직접 강재 가공(경하중)
• 예열 처리(노멀라이징) → 4. 기어 블랭크 CNC 선반 가공(외경, 단면, 내경)
• 기어 호빙/밀링(핵심 공정) → 6. 치단부 경사 가공 및 디버링
• 열처리 강화(침탄 및 담금질/유도 경화/담금질 및 뜨임) → 8. 응력 완화를 위한 저온 뜨임
• 정밀 연삭(치면, 내경, 단면) → 10. 치형 마무리(정밀 기어)
• 비파괴 결함 검사(중하중 기어) → 12. 치수, 정밀도 및 경도 종합 검사
• 방청 처리(흑색 도금, 아연 도금, 도색) → 14. 레이저 마킹, 세척 및 포장

왜 우리를 선택해야 할까요?

• 7축 CNC 연삭: 고정밀 7축 CNC 연삭기를 사용하여 ±5μm의 엄격한 공차를 유지하여 기어가 조용하고 부드럽게 작동하며 뛰어난 내구성을 보장합니다.
• 강력한 기술 전문성:핵심 R&D 팀은 나선형 베벨 기어 기술을 전문으로 하는 박사 및 석사급 전문가로 구성되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
• 엄격한 테스트 및 높은 정밀도: 모든 기어는 Gleason 계측 시스템으로 100% 검사됩니다. 치형 및 방향 오류를 엄격하게 제어하여 DIN 6 등급의 정밀도를 달성할 수 있으며, 품질을 업계 선도적인 수준으로 유지합니다.
• 높은 전달 효율:당사의 기어 설계는 최대 300:1의 단일 스테이지 감속비를 지원하며, 실제 전달 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
• 뛰어난 내구성과 비용 효율성:당사의 기어는 수명 주기 비용을 40% 낮추고 고장률을 0.5% 미만으로 유지하여 안정적인 장기 작동과 유지 보수 비용 절감을 보장합니다.
• 빠른 응답 및 짧은 리드 타임:디지털화된 생산 공정의 지원으로 배송 주기를 20영업일로 단축하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
• 전문적인 맞춤 설계 능력: 고감속, 고속, 중하중, 저소음 및 특수 소형 치형 프로파일이 필요한 응용 분야에 대해 실제 작업 조건에 따라 완전 맞춤형 기어 솔루션을 제공합니다.
