OEM 고품질 CNC 가공 서버 인클로저 베벨 기어 스파이럴 베벨 기어

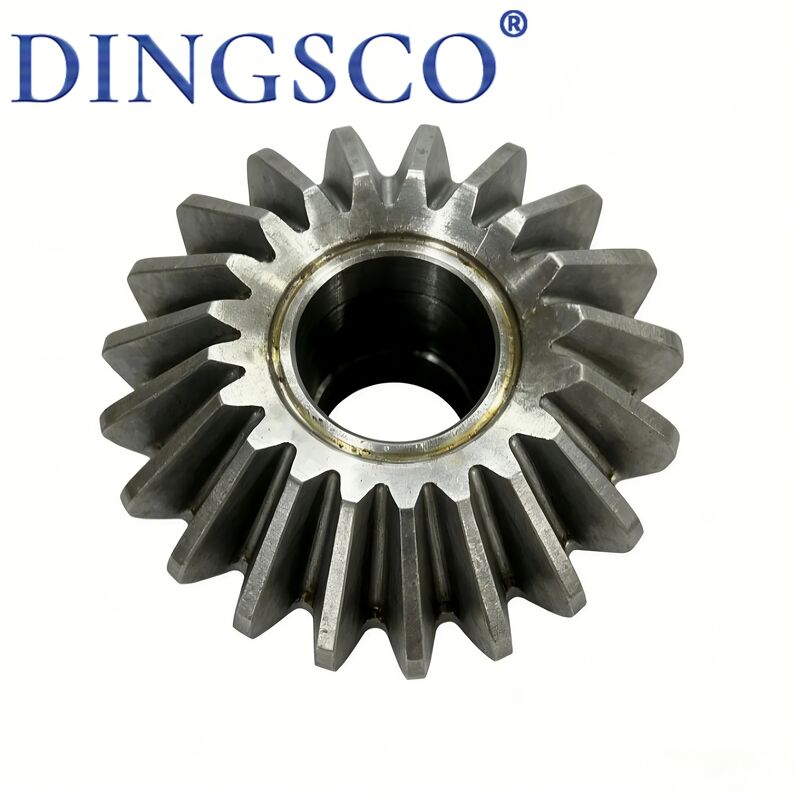

직각 베벨 기어는 직선 마이터 기어라고도 하며, 피치 콘의 생성선에 평행한 치형을 가지며 항상 쌍으로 사용됩니다. 교차하는 샤프트(표준 90도, 사용자 정의 0~180도 선택 사항) 간에 토크 및 회전 동력을 전달합니다. 주요 원자재: 45# 강철, 40Cr, 20CrMnTi, 42CrMo, 세 가지 열처리 옵션: 경제적인 노멀라이징, 중간 부하용 유도 경화, 중부하용 침탄 경화; 정밀 등급 ISO6~9 / JIS4~7, "큰 끝 모듈" 기반 설계. 감속기, 농업 기계, 포장 기계, 공작 기계, 건설 기계, 자동차 차동 장치 및 자동 조향 장치에 널리 사용되며, 선형 속도 5m/s 이하의 저속/중속에 적합하며, 간단한 구조, 쉬운 가공 및 비용 효율성이 특징입니다.제품 특징90도 파워 스티어링
: 수직 동력 전달을 쉽게 실현하며, 스퍼 기어로는 불가능합니다.
- 직선 치형: 나선각이 0이므로 계산이 쉽고, 표준 베벨 기어 플래너/호빙기로 대량 생산 가능합니다.
- 안정적인 축 방향 추력: 회전 방향에 따라 축 방향 힘이 변하지 않아 베어링 구성이 간단하고 조립 허용 오차가 높습니다.
- 이중 경도 설계: 내마모성을 위한 경화된 치면(HRC52~62), 파손 방지를 위한 템퍼링된 코어(HRC25~38).
- 다중 보어 옵션: 표준 H7 공차의 평보어, 키 홈 보어, 세트 스크류 탭 보어.
- 높은 조립 허용 오차: 샤프트의 작은 오정렬에 둔감하며, 작은 설치 오류로 인한 걸림 또는 편심 마모가 없습니다.
- 경쟁력 있는 가격: 스파이럴 베벨 기어 대비 30% 저렴한 가격 및 짧은 리드 타임으로 대량 생산 가능.
- 맞춤형 방청 마감: 분진 및 습한 환경을 위한 흑색 처리, 인산염 처리, 아연 도금, 방청유.
- 기술 파라미터 표표준 압력각
20도
| 일반 모듈 |
m0.5/m1/m1.5/m2/m2.5/m3/m4/m5/m6/m8 |
| 치수 |
Z1=12~30; Z2=20~120 |
| 샤프트 교차각 |
30도~120도 |
| 선형 속도 |
5m/s 이하 |
| 정밀 등급 |
ISO6~9 |
| 치 경도 |
담금질 및 뜨임: HRC 22–30; 고주파 담금질: HRC 52–58; 침탄: HRC 58–62 |
| 코어 경도 |
HRC25~38 |
| 백래시 |
0.02~0.12mm |
| 작동 온도 |
-25도~+85도 |
| 주요 적용 분야 |
직각 감속기: 90도 조향 기어박스 및 감속 장치. |
농업 기계: 수확기, 이식기, 사료 혼합기 조향 세트.
- 경량 자동화: 포장기, 라벨러, 컨베이어, 엘리베이터 직각 구동.
- 공작 기계: 선반 이송 상자, 드릴 스핀들 구동, 소형 분할 헤드 부품.
- 건설 및 자동차: 경트럭 차동 장치, 미니 굴삭기 선회, 트럭 크레인 조향 어셈블리.
- 소형 장비: 전동 공구, 피트니스 기계, 밸브 액추에이터, 정원 트리머 예비 부품.
- 해외 교체: KHK/MISUMI 표준 기어의 상호 교체 가능한 예비 부품, 애프터마켓 서비스 부품.
- 제품 장점
- 유연한 조향: 교차 샤프트 동력 전환을 위한 저비용 솔루션, 컴팩트한 레이아웃으로 설치 공간 절약.
쉬운 제조: 특수 스파이럴 기어 기계 없이 표준 베벨 플래너/호빙기로 가공, 빠른 배송.
- 편리한 조립: 샤프트 오프셋이 작아도 허용 오차가 높으며, 정밀 고정구 없이 현장에서 쉽게 설치 가능.
- 비용 효율성: 동급 스파이럴 베벨 기어의 55%~70% 가격, 대량 주문 시 명확한 비용 절감.
- 범용 호환성: MISUMI/KHK와 치수가 일치하여 수입 부품 직접 교체 가능.
- 낮은 유지 보수: 간단한 그리스 윤활, 고장 시 쌍으로 교체.
- .
- 생산 공정원자재 검사: 스펙트럼 테스트 및 결함 탐지로 불량 강철 블랭크 거부.
절단 및 거친 선삭: 바 절단, 콘, 보어 및 기준면을 위한 CNC 거친 선삭.
- 기어 절삭: 치형 형성을 위한 직선 베벨 플래너 / CNC 베벨 호빙기.
- 챔퍼 및 디버링: 비정상적인 소음 및 샤프트 긁힘을 제거하기 위한 치 끝 및 보어 디버링.
- 전체 뜨임: 기판의 인성을 향상시켜 파손을 방지하기 위한 45#/40Cr의 벌크 뜨임.
- 치 경화: 중간 부하용 유도 경화; 중부하용 20CrMnTi 부품의 침탄.
- 정밀 연삭: ISO6~7 백래시 및 치형 공차를 충족하기 위한 고정밀 기어 연삭.
- 보어 가공: H7 공차를 위한 키 홈 브로칭, 탭 구멍 가공, 보어 호닝.
- 부식 방지 마감: 흑색 처리/인산염 처리/아연 도금 + 보존 그리스.
- 쌍 테스트 실행: 최종 QC 및 포장 전, 짝 맞춤 시험 롤링, 접촉 패턴 및 부드러움 검사.
- 왜 우리를 선택해야 할까요?
- 7축 CNC 연삭:
±5μm의 엄격한 공차를 유지하는 고정밀 7축 CNC 연삭기를 사용하여 기어가 조용하고 부드럽게 작동하며 뛰어난 내구성을 보장합니다.
- 강력한 기술 전문성: 당사의 핵심 R&D 팀은 스파이럴 베벨 기어 기술을 전문으로 하는 박사 및 석사급 전문가로 구성되어 복잡한 프로젝트에 대한 강력한 기술 지원을 제공합니다.
- 엄격한 테스트 및 높은 정밀도:모든 기어는 Gleason 계측 시스템으로 100% 검사됩니다. 치형 및 방향 오류에 대한 엄격한 제어를 통해 DIN 6 등급의 정확도를 달성하여 업계 선도적인 품질을 유지합니다.
- 높은 전송 효율: 당사의 기어 설계는 최대 300:1의 단일 스테이지 감속비를 지원하며, 실제 전송 효율은 95% 이상에 도달하여 에너지 활용도를 크게 향상시킵니다.
- 뛰어난 내구성 및 비용 효율성: 당사의 기어는 40% 낮은 수명 주기 비용과 0.5% 미만의 고장률을 제공하여 안정적인 장기 작동과 유지 보수 비용 절감을 보장합니다.
- 빠른 응답 및 짧은 리드 타임: 디지털화된 생산 공정 지원으로 20영업일 이내로 납기 단축이 가능하여 프로젝트 개발 및 출시를 가속화할 수 있습니다.
- 전문적인 맞춤 설계 능력:고감속, 고속, 중부하, 저소음 및 특수 소형 치형 프로파일이 필요한 응용 분야에 대해 실제 작업 조건에 따라 완전 맞춤형 기어 솔루션을 제공합니다.
-
