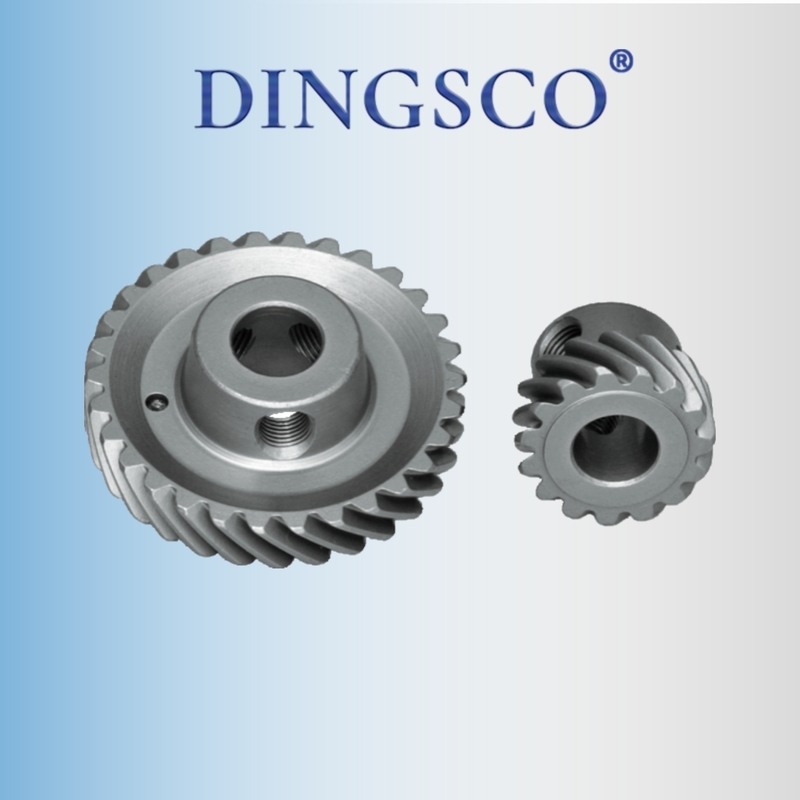

40CR 헬리컬 기어 안정 전송 민사 재봉기

40Cr 헬리컬 기어 민간 꿰매기 기계의 안정 변속기

842/845 이중 바늘 꿰매기 기계에 사용되는 일반 가벼운 산업 나선 기어 세트 기능적 위치, 재료 및 비용, 처리 논리,그리고 적응력 특성, 핵심 설계는 "저비에 바느질 안정성을 충족"에 초점을 맞추고 있습니다:

I. 구조 및 기능: 복합 - 바늘 동기 꿰매기
1치아 프로파일 디자인:
▶이 기계 는 작은 나선 각 (β ≈ 10° ∼ 15°) 을 가진 나선형 치아 를 사용 합니다. 이 설계 는 "전달 부드러움"과 "축력"을 균형 잡습니다. 이중 바늘 기계 는 콤팩트 한 공간 을 가지고 있기 때문 에,너무 큰 축 힘은 베어링을 압축합니다., 그리고 작은 나선 각은 설계 복잡성을 줄입니다.
▶모듈은 m = 1 ∼ 1 입니다.5작은 부하를 가진 가벼운 산업용 용도로, 작은 모듈은 부피를 줄이고, 이중 바늘 기계의 컴팩트 차체에 적합합니다.
2전송 역할:
▶주축 → 바늘 막대 / 공급 메커니즘을 연결하여 "속도 일치 + 움직임 동기화"를 달성합니다.
◊네일 바: 주축의 회전을 "올리고 아래로 회전하는 움직임"으로 변환합니다.안정적인 전송 비율의 나선 치아 두 개의 바늘의 동기 찌개를 보장합니다 (바늘 정렬을 위해).
먹이 개: 먹이 개 를 "뒤뒤로 먹이"게 한다. 나선형 치아 의 낮은 진동 특성 은 먹이 막 (일률적 인 꿰매기) 를 피 한다.

II. 재료 및 공정: 비용으로 우선 순위를 가진 거래

III. 처리 정확성: "충분 한 것"의 산업적 논리
1치아 프로파일 처리:
▶그 들 은 보통 의 톱기 를 사용 하여 대량 생산 됩니다. (밀러 를 위해 나선형 톱기 를 사용 하며, 한 개의 치아 의 처리 비용 은 0.3 위안 이 됩니다.)정밀도는 GB/T 10095 - 9~10등급 (반응) 에 도달할 필요가 있습니다.: 0.1~0.2mm, 산업용 장비의 경우 ≤0.05mm보다 훨씬 낮습니다.)
▶기어 썰기 가 필요 하지 않습니다. 이중 바늘 기계 의 꿰매기 정확성 은 기어 위치 가 아니라 기계적 구조 (나늘 막대 가이드 레일 같은 것) 에 달려 있습니다.그리고 낮은 정밀도 기어 이미 요구 사항을 충족 (비용을 40% 감소).
2- 후처리:
▶가루는 부러를 제거하기 위해 수행됩니다 (모집 중에 기어박스를 긁지 않도록하고 손 감각을 개선하기 위해) 그리고 끝면은 평평하게 깎습니다 (착착 표면의 평행성을 보장하기 위해,오류 ≤ 0.1mm)

IV. 적응 및 운영: 민간용 설계/소규모 작업장
1설치 제한:
▶중심 - 거리의 관용 은 ±0.05 mm 입니다. (저비용 이므로 기어박스 가스팅 + 프레싱 정확성 에 의존 합니다.)나선 치아의 축 힘은 샤프트 어깨 + 슬라이딩 베어링에 의해 상쇄됩니다 (고도의 정밀 공 베어링이 필요하지 않습니다), 비용 절감).
2사용기간 및 유지보수:
▶기동유로 윤활한 상태에서, 40Cr로 완화되고 완화된 치아 표면 + 포스파팅 필름은 5~8년/100년 동안 유지될 수 있습니다.000시간의 작동 (가족/작은 작업실의 사용 빈도보다 훨씬 더 높다).
▶실패 증상: 치아 표면 의 마모 가 치아 꿰매는 것 이 왜곡 되고 꿰매지 않는 것 이 생기는 것; 치아 부러지는 것 은 먹이 를 막는 것 을 유발 한다.기어 세트가 바로 교체됩니다 (단위 가격은 < 10 위안입니다), 그리고 교체 비용은 낮습니다.)

요약하자면, 이 헬리컬 기어 세트는 "빛 산업 분야에서 비용 - 성능 균형"의 전형적인 예입니다. 작은 모듈 헬리컬 치아의 설계 (정확한 전송을 위해),40Cr 소화 및 탄화 (비용 조절), 및 hobbing + phosphating (효율 향상을 위해), "두 개의 바늘 동기 꿰매기"를 충족하는 기초에서, 하나의 잇기 세트의 비용이 최소화됩니다.민간 재봉기 대량 생산 필요에 완벽하게 적응.
