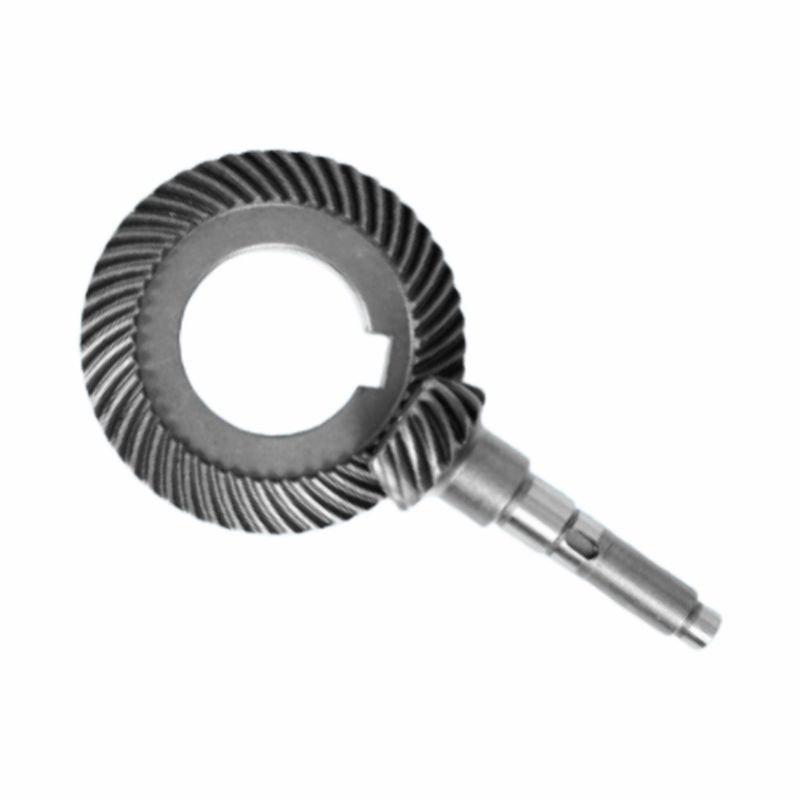

하이포이드 앵글 기어 키트 마이크로 리듀서용 80도 융합

마이크로 감속기를 위한 하이포이드 앵글 기어 키트 80도 결합

1. 기술원리 및 구조적 특성
① 비표준 샤프트 교차 각도 설계

• 80° 샤프트 각도:기존 하이포이드 기어의 90° 수직 변속기와 달리 이 기어의 입력 및 출력 샤프트는 80° 각도로 배열되어 공간이 제한되거나 비직교 변속기가 필요한 시나리오에 적합합니다.
• 축 오프셋:하이포이드 기어의 맞물림 지점은 축 위에 있지 않지만 오프셋 설계는 치면의 접촉 응력 분포를 최적화하여 지지력을 향상시킵니다.

② 기어 연삭 공정 및 재료 특성

• 단단한 치아 표면 처리:침탄 및 담금질 공정이 채택되어 치면의 경도는 최대 56-62HRC이며 고정밀 연삭 후 치면의 거칠기는 Ra≤0.8μm이며 정확도 수준은 ISO 10 이상에 도달하여 마모와 소음을 크게 줄일 수 있습니다.
• 연속 호빙 기술:전체 CNC 나선형 베벨 기어 가공 기계를 사용하여 이중층 커터헤드를 통한 연속 인덱싱 절단, 기존의 간헐적인 톱니 분할의 정확도 손실을 방지하고 오목 및 볼록 표면의 독립적인 매개변수 조정을 지원합니다.

③ 소형화된 디자인

• 컴팩트한 디자인:38mm의 작은 직경도 가능하며 무게도 가벼워 정밀 장비에 장착하기에 적합합니다.
• 중공축 구성:일부 모델은 커플링이나 리드 스크류를 직접 장착하기 위해 중공 출력 샤프트를 사용하여 기계 설계를 단순화합니다.

2. 성능상의 이점

① 높은 감속비와 고효율

• 최대 300:1의 단일 스테이지 기어비:웜기어 감속기(효율 60%~70%)에 비해 하이포이드 기어는 효율성이 90% 이상이며 자체 잠금 기능이 없어 양방향 전송이 필요한 시나리오에 적합합니다.
• 저소음 작동:헬리컬 톱니 맞물림 방식으로 충격을 줄이고 기어 연삭 공정을 통해 소음을 60dB 이하로 제어할 수 있어 일반 베벨 기어보다 우수합니다.

② 고하중 및 긴 수명

• 접촉 강도 증가:침탄 및 담금질 후 치면에 0.3~0.5mm의 경화층이 형성되며, 최적화된 치면 접촉부 설계와 결합하여 접촉 응력을 30% 이상 증가시킬 수 있습니다.
• 충격 저항:빈번한 기동-정지 또는 부하 변동 조건에 적합합니다.

③ 공간 적응성

• 유연한 설치:플랜지 설치, 풋 설치 및 기타 방법을 지원하며 출력 샤프트는 복잡한 기계 구조에 맞게 맞춤화할 수 있습니다.
• 오프셋 거리 최적화:축 오프셋을 조정하면 작은 바퀴의 강도와 전달 효율의 균형을 맞출 수 있습니다.

3. 일반적인 애플리케이션 시나리오
① 산업자동화

• 협동로봇 관절:예를 들어, 이중 팔 로봇의 손목 관절은 80° 하이포이드 기어를 사용하여 관절 부피를 줄이면서 높은 토크 밀도 전달을 달성합니다.
• 정밀 포지셔닝 단계:높은 감속비와 낮은 백래시 특성을 활용하여 위치 결정 정확도(반복성 오차 ≤± 1 arc min)를 보장하는 반도체 장비의 웨이퍼 핸들링 메커니즘입니다.

② 의료 및 식품기계

• 수술 기구 드라이브:내시경과 같은 회전 관절에는 저소음, 긴 수명, FDA 준수 소재가 필요합니다.
• 식품 포장 장비:고속 충전 기계의 인덱싱 메커니즘은 빈번한 시작-정지 충격을 견뎌야 하며 하이포이드 기어의 내마모성 특성으로 인해 유지 관리 간격을 연장할 수 있습니다.

③ 항공우주 및 군사

• UAV 비행 제어 시스템:마이크로 감속기는 서보 제어에 사용되며 80° 축 교차 각도는 동체 내부 공간의 레이아웃을 최적화합니다.
• 미사일 유도 장치:극한의 온도(-50°C ~ 125°C) 및 진동 환경에서 침탄 담금질 기어는 기존 웜 기어보다 더 안정적입니다.

4. 유지관리 및 선정 제안

• 윤활 요구 사항:윤활유는 최초 작동 후 300시간 후에 교체해야 하며, 이후 3000시간 또는 반년마다 오일 레벨을 점검해야 합니다.
• 이후에는 광유와 합성유가 섞이는 것을 피하십시오.
• 오일 시일 검사:립 경화를 방지하기 위해 장기간 보관하는 동안 오일 씰이 오일에 담가 있는지 확인하십시오. 작동 중에 오일 누출이 발견되면 오일 씰을 적시에 교체해야 합니다.

맞춤형에 오신 것을 환영합니다---Dingsco 기어의 비표준 맞춤화

1. 과학기술 성과의 전환:우리는 중남대학교 기어 연구소의 과학 기술 성과와 장비를 최대한 활용하여 이론적 지식을 실제 생산성으로 전환하고 제품의 기술 내용을 향상시킵니다.

2.맞춤형 서비스: 우리는 고객의 개인화된 요구를 충족시키기 위해 기어 설계, 강도 계산, 접촉 분석, 공구 계산, 치형 오류 반전 등과 같은 모든 범위의 서비스를 실현할 수 있는 비표준 맞춤형 서비스를 제공합니다.

3.팀의 힘:​ 우리 팀은 기어 산업에 대한 풍부한 경험, 명확한 업무 분담 및 팀워크를 갖추고 있으며 우리 회사가 업계의 선구자가 되도록 공동으로 홍보합니다.
