조그마한 하이포이드 매쉬 베블 피니온 축 오프셋

도자기 감속기를 위한 스큐 하이포이드 메싱 베벨 피니언 축 오프셋

구조적 특징

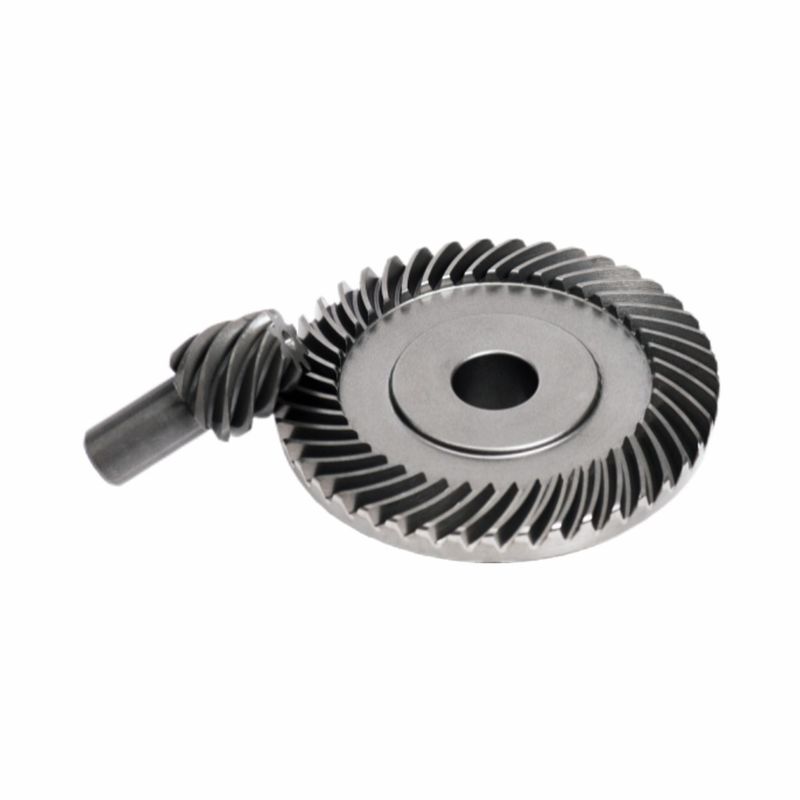

축 오프셋:피니언의 축(왼쪽에 있는 샤프트가 더 작은 기어)은 큰 기어(오른쪽에 있는 더 큰 디스크 기어)의 축과 동일한 평면에 있지 않으며 상당한 오프셋이 있습니다. 이러한 오프셋 설계를 통해 감속기의 유연한 레이아웃, 효율적인 공간 활용 및 보다 컴팩트한 변속기 구조 설계가 가능합니다.
나선 각도 차이:피니언 기어의 나선은 더 작고 기울어져 있으며 나선 각도는 불 기어의 나선 각도보다 큽니다. 이는 동일한 모듈러스 및 톱니 수에서 피니언 직경을 상대적으로 크게 만들어 기어의 강도를 향상시키고 맞물림 중 중첩 정도가 높아 전달 과정에서 동력을보다 원활하게 전달할 수 있고 진동 및 소음을 ​​줄이며 도자기 감속기의 안정적인 작동 요구를 충족시킵니다.


치아 프로필 특징
치아 모양:치아의 방향에서 볼 때 치아 와이어는 가공 중 치아를 연삭하는 데 편리한 원호 모양을 나타내며 높은 정밀도를 달성하는 데 도움이 되어 도자기 감속기의 고속 및 고정밀 전송 요구 사항에 적응할 수 있습니다.
치아 높이 유형:기어는 수축 톱니 유형에 속하며 톱니 높이는 큰 끝에서 작은 끝으로 점진적으로 수축됩니다. 이 톱니 높이 설계는 기어의 힘 분포를 최적화하는 동시에 전달 강도를 보장하고 전달 효율을 향상시키는 데 도움이 됩니다.


외관 형상
대략적인 베벨 기어:대형기어는 전체적으로 원판형이고 치형이 중심에서 바깥쪽으로 방사상으로 분포되어 있어 베벨기어의 팽창형태와 비슷하지만 축 오프셋과 독특한 치면형상으로 인해 일반 베벨기어와는 다릅니다. 피니언은 샤프트 모양으로 대형 기어와 맞물려 있으며 두 기어가 협력하여 동력 전달 및 감속 기능을 수행합니다.
크고 작은 기어 적합:소형 기어는 대형 기어에 비해 크기가 작고 이가 적으며, 대형 기어는 부피가 크고 이가 많습니다. 도자기 감속기가 작동할 때 피니언은 대형 기어를 회전시켜 회전시키고 두 기어의 맞물림 전달을 통해 속도를 줄이고 토크를 높이는 효과를 실현하여 도자기 감속기의 각 작동 부분에 적합한 출력을 제공합니다.

DINGSCO 정밀 기어 솔루션 —장비전송의 선구자적 힘

핵심 장점: 최첨단 장비 × 디지털화된 프로세스 × 전체 주기 서비스


선도적인 정밀 기어 제조업체인 DINGSCO는 다중 CNC 7축 5연동 나선형 베벨 기어 연삭/밀링 기계와 Gleason 나선형 베벨 커터 기술을 통해 마이크로 고정밀 나선형 베벨 기어 및 하이포이드 기어의 맞춤형 생산을 전문으로 합니다. DIN 6 정밀 등급(치형 오차 ≤ ±5μm), 95% 이상의 전송 효율 및 초고감속비를 갖춘 당사는 로봇 공학, 모터 드라이브, 신에너지 차량 등을 위한 안정적인 전송 솔루션을 제공합니다.

DINGSCO를 선택하는 이유는 무엇입니까?
✅높은 정밀도:DIN 6 등급 정확도를 달성하여 치형 오류 제어 분야에서 업계를 선도합니다.

✅고효율:최대 300:1의 단일 단계 감속비와 95% 이상의 전송 효율을 제공합니다.

✅내구성:수명주기 비용 40% 절감, 고장률 0.5% 미만.
✅빠른 응답:디지털 프로세스를 통해 배송 주기를 영업일 기준 20일로 단축할 수 있습니다.

기어 최적화 제안 및 3D 메싱 시뮬레이션을 원하시면 곧 연락주세요!
